Generar cargas de viento automáticamente

Siga los pasos que se indican a continuación para generar cargas de viento automáticamente.

1. Haga clic en Cargas Simulación de cargas de viento Generar cargas de viento. Se abre el cuadro de diálogo de Simulación de viento.
2. Asegúrese de que se encuentra en la ficha General del cuadro de diálogo Simulación de viento.
3. En el grupo Dirección del viento, seleccione al menos una dirección para el viento.
   Nota: La dirección del viento se establece según el sistema global de coordenadas. Por defecto, la dirección X+ se encuentra seleccionada.
4. Especifique la intensidad del viento y el nivel del suelo en el grupo Parámetros de viento.
   1. Seleccione si desea especificar la intensidad del viento según su velocidad o su presión y, a continuación, introduzca un valor para el parámetro seleccionado.
   2. Introduzca el nivel del suelo en el cuadro Nivel del terreno.
      Nota: Por defecto, el nivel del suelo se establece en la coordenada Z más baja del modelo actual.
5. Especifique los elementos para los que desea iniciar una simulación de viento en el grupo Exposición al viento.
   1. Haga clic dentro del cuadro Elementos y, a continuación, seleccione los elementos en el área de dibujo o bien haga clic en Todo para seleccionarlos todos.
      Nota: Por defecto, todos los elementos se tienen en cuenta durante la simulación.
   2. Deje la opción Huecos en paneles cerrados para el flujo de viento seleccionada, a menos que desee permitir que el viento fluya por el modelo.
6. En la sección Generación de cargas, especifique si desea generar las cargas de viento automáticamente.
   • Seleccione Cálculo de promedio de presión en los elementos para aplicar la presión del viento como carga media en los paneles. De lo contrario, la carga será más detallada y se aplicará sobre la malla finita del panel.
   • Seleccione Automática y, a continuación, introduzca el coeficiente de desviación de cargas por debajo del cual se generarán las cargas de viento.
   • Seleccione Manual para decidir cuándo detener la simulación y generar las cargas de viento.
7. Pulse Iniciar para ejecutar la simulación. El cuadro de diálogo Simulación de viento se actualiza para mostrar el progreso de la simulación.
   Nota: Si decide generar las cargas de viento manualmente, haga clic en Generar cargas ahora en el cuadro de diálogo Simulación de viento para detener la simulación y generar las cargas de viento.

Cuando la simulación finaliza, se muestra un mensaje con la lista de casos de carga de viento generados.

Nota: Una vez finalizada la simulación de cargas de viento, se muestran los mapas de presión. Si desea ocultar los mapas de presión:

• haga clic en los símbolos de cargas ubicados en la parte inferior del área de dibujo,


o bien, para utilizar una ruta:

• haga clic en Ver > Visualizar y, a continuación, seleccione Mapas de presión en la categoría Símbolos de cargas.

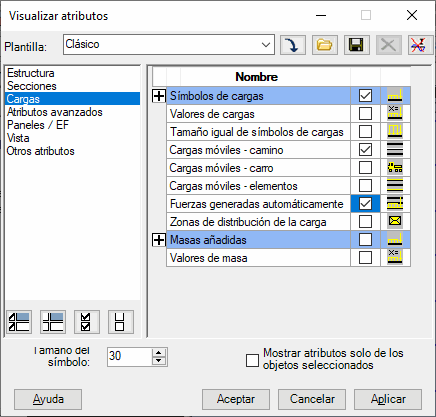

También puede visualizar la distribución de la carga de presión en los elementos finitos (de lo contrario, se utiliza el método medio). Haga clic en Ver > Visualizar y seleccione Cargas en el panel de la izquierda. Seleccione Fuerzas generadas automáticamente en la tabla de visualización.

Si se le solicita, ejecute la generación de un modelo para crear la malla de elementos finitos y aplicar las cargas.
