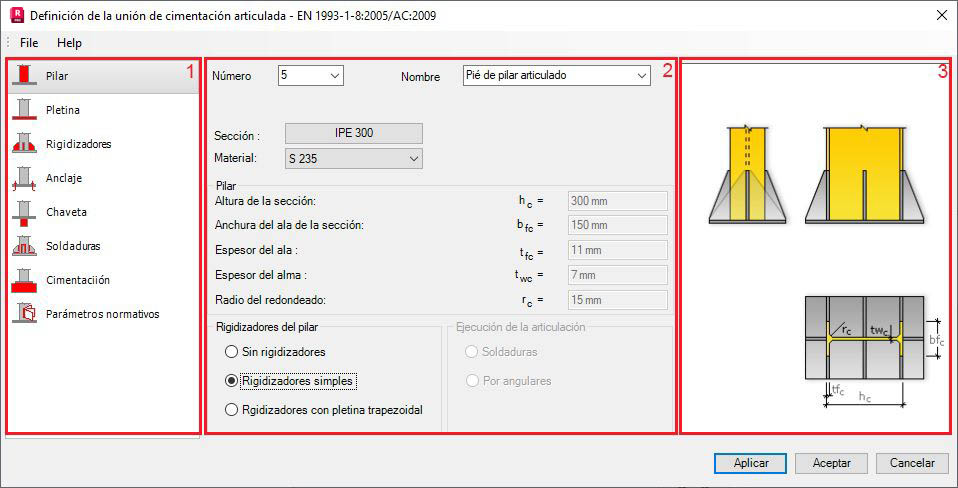

El cuadro de diálogo para la generación de una unión de pilar-cimentación (base de pilar articulada o empotrada) presenta estas tres partes principales:
- A la izquierda, se muestran opciones para seleccionar un componente utilizado para definir una unión de acero, como se indica a continuación:
- columna
- pletina
- Rigidizadores (definido solo si se han establecido rigidizadores en la unión)
- Anclaje
- cuña
- soldaduras
- Cimentación
- Parámetros normativos
- En el centro, puede definir los parámetros de un elemento seleccionado de la unión de acero.
- A la derecha, hay una vista gráfica de un elemento definido de la unión de pilar-cimentación.
El número de fichas de este cuadro de diálogo depende del tipo de unión seleccionada, con o sin rigidizadores.
