Gli assiemi porta/finestra sono componenti piani e vengono definiti mediante un punto di inserimento, al contrario delle facciate continue, che sono caratterizzate da una linea di base che può essere curva o retta. È possibile creare un assieme porta/finestra sulla base di una griglia di layout 2D o di una combinazione di linee, archi e cerchi.
Per creare un assieme porta/finestra da utilizzare con un muro standard, disegnare innanzitutto il muro. È quindi possibile inserire l'assieme porta/finestra e modificarne gli elementi in base alle esigenze.
Per creare un assieme porta/finestra da utilizzare con una facciata continua, inserire l'assieme porta/finestra in un vano. Modificare le definizioni e assegnazioni degli elementi come necessario. Salvare le modifiche come nuovo stile di assieme porta/finestra, quindi assegnare lo stile alle celle della griglia del pannello facciata continua.

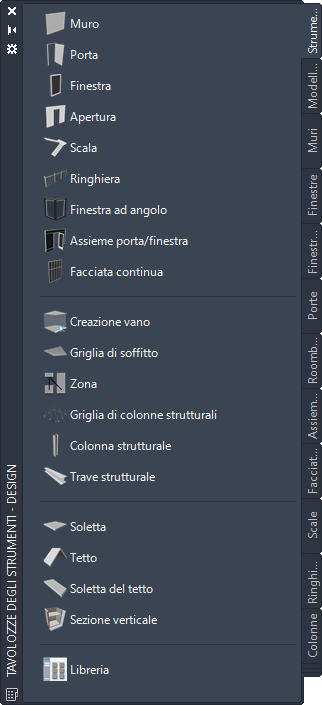

Le tavolozze degli strumenti di AutoCAD Architecture 2023 toolset consentono di posizionare rapidamente degli assiemi porta/finestra selezionando lo strumento Assieme porta/finestra contenente uno stile di assieme porta/finestra specifico e altre proprietà predefinite. Quando vengono inseriti assiemi porta/finestra con gli strumenti Assieme porta/finestra, è possibile utilizzare le impostazioni di default dello strumento oppure modificare le impostazioni delle proprietà dell'assieme porta/finestra. È inoltre possibile utilizzare strumenti Assieme porta/finestra per convertire un disegno al tratto in assiemi porta/finestra e applicare le impostazioni di uno strumento Assieme porta/finestra agli assiemi porta/finestra esistenti.
Le tavolozze seguenti contengono uno o più strumenti Assieme porta/finestra.
| Tavolozza degli strumenti | Strumenti Assieme porta/finestra |
|---|---|
| Tavolozza Design del Catalogo Metrico Italiano della Libreria | Stile di assieme porta/finestra standard e impostazioni di default per altre proprietà dell'assieme |
Catalogo degli strumenti di design Porte e finestre Assiemi porta/finestra nella Libreria |
Numerosi stili di assieme porta/finestra da utilizzare in vario modo in fase di design |
| Tavolozze degli strumenti personalizzate create dall'amministratore CAD | Stili e proprietà di assieme porta/finestra personalizzati dall'amministratore CAD per i propri progetti o standard aziendali |
Quando vengono inseriti assiemi porta/finestra con gli strumenti Assieme porta/finestra, è possibile utilizzare le impostazioni di default dello strumento oppure modificare le impostazioni delle proprietà dell'assieme porta/finestra non controllate dallo stile.
