La segnalazione delle violazioni dinamica è una funzione importante all'interno della finestra Project Explorer. La segnalazione delle violazioni richiama rapidamente l'attenzione su:
- Aree del progetto che potrebbero non soddisfare pienamente gli obiettivi del progetto
- Oggetti all'interno del modello di Civil che sono considerati essere in uno stato anomalo.
Poiché in Project Explorer vengono visualizzate sempre informazioni del modello di Civil, è possibile monitorare l'impatto di ogni violazione in relazione ad ogni decisione di progettazione adottata.
Qual è l'aspetto di una violazione?
Le violazioni vengono evidenziate all'utente in tre modi:
- L'icona dell'elemento con la violazione include un piccolo simbolo di avvertimento nell'angolo.
- Tutte le colonne di dati dell'elemento con la violazione vengono evidenziate (per default) in un font rosso grassetto. Lo stile e il colore del font per gli elementi con la violazione possono essere modificati dal pannello Preferenze di Project Explorer.

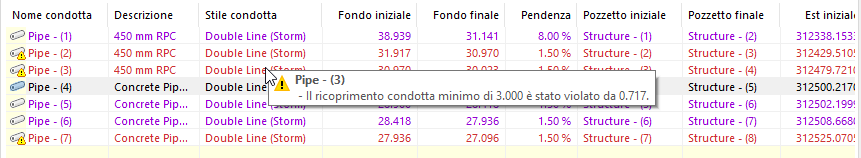

- Quando si passa il cursore su un elemento violato, viene visualizzata una descrizione comandi che fornisce informazioni dettagliate. L'utente può quindi scegliere di risolvere la violazione applicando le modifiche all'elemento da Project Explorer o da Civil 3D. Se tali modifiche determinano la risoluzione della violazione, questa verrà rimossa dall'elemento Project Explorer.
Quali violazioni vengono visualizzate?
Project Explorer fornisce il supporto per un elenco crescente di condizioni di violazione. L'elenco corrente è riepilogato come segue:
Tracciati e profili
- Questo tracciato non contiene entità.
- Questo profilo non contiene entità.
- La progressiva iniziale del profilo (progressiva) ricade oltre l'intervallo progressive del tracciato associato.
- La progressiva finale del profilo (progressiva) ricade oltre l'intervallo di progressive del tracciato associato.
- L'entità tracciato non è tangente ad un'entità tracciato adiacente.
- L'entità profilo non è tangente ad un'entità profilo adiacente.
- L'entità tracciato non è conforme ad una o più regole nell'insieme di controlli di progettazione assegnato.
- L'entità profilo non è conforme ad una o più regole nell'insieme di controlli di progettazione assegnato.
Reti di condotte
- Reti di condotte: questa rete di condotte non contiene condotte o pozzetti.
- Reti di condotte: questa rete di condotte fa riferimento ad un elenco parti mancante o non valido. (v4.0.2.0)
- Condotte: il ricoprimento condotta minimo di {x} è stato violato da {y}.
- Condotte: il ricoprimento condotta massimo di {x} è stato violato da {y}.
- Condotte: la pendenza condotta minima di {x} è stata violata da {y}.
- Condotte: la pendenza condotta massima di {x} è stata violata da {y}.
- Condotte: la lunghezza condotta minima di {x} è stata violata da {y}.
- Condotte: la lunghezza condotta massima di {x} è stata violata da {y}.
- Condotte: nessun pozzetto assegnato all'inizio di questa condotta.
- Condotte: nessun pozzetto assegnato alla fine di questa condotta.
- Pozzetti: nessuna condotta collegata a questo pozzetto.
- Pozzetti: il diametro o la larghezza massimi di {x} per le condotte collegate a questo pozzetto è stato violato da {y}.
- Pozzetti: il dislivello condotta massimo di {x} nel pozzetto è stato violato da {y}.
- Pozzetti: la quota altimetrica bordo di {x} per questo pozzetto non corrisponde alla quota altimetrica della superficie di riferimento {y}.
Assiemi
- Questa sezione tipo non contiene componenti sezione tipo.
- Questa sezione tipo non fa riferimento ad alcun modellatore.
- Questo codice punto (linea caratteristica) non esiste nello stile serie codici di riferimento. (v1.9.9.1)
Modellatori
- La definizione di modellatore non è aggiornata.
- Questo modellatore non contiene linee base.
Gruppi di punti
- Questa definizione del gruppo di punti non è aggiornata.
- Questo gruppo di punti non contiene punti.
Superfici
- Questa definizione di superficie non è aggiornata.
- Questa superficie non contiene triangoli o celle.
Gruppi di linee di sezione
- Questo gruppo di linee di sezione non contiene linee di sezione.
Blocchi di AutoCAD
- Nessun riferimento a questa definizione di blocco nella Carta.
Gruppi di oggetti
- Il file delle opzioni layout per questo gruppo di oggetti non esiste.
- Il percorso di output per questo gruppo di oggetti non esiste.
- Un oggetto all'interno di questo gruppo di oggetti non esiste più.
Finestra Cronologia rapporto
- Il percorso di output per questo rapporto generato in precedenza non esiste più.
- Questo file di rapporto generato in precedenza non esiste più.
