Caixa de diálogo Armaduras de vigas

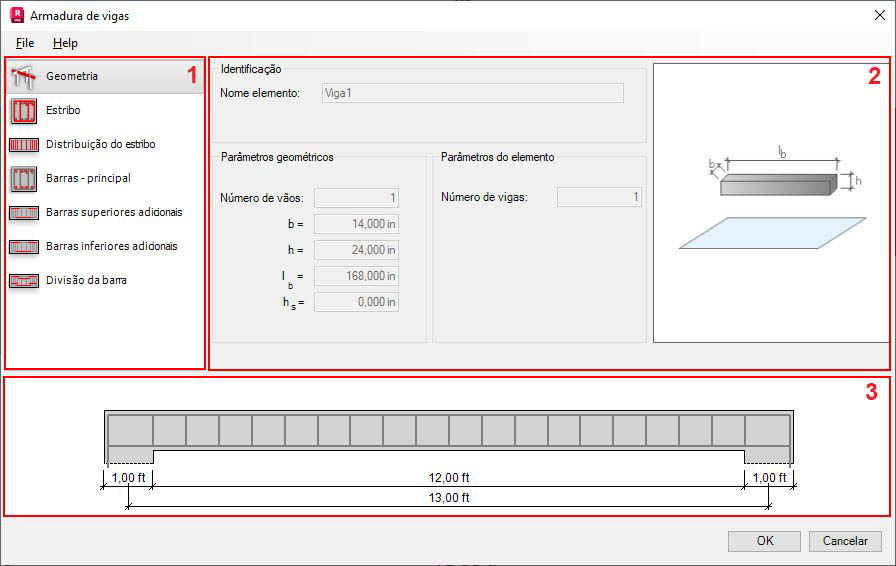

A caixa de diálogo para a geração da armadura da viga tem três partes principais:

1. No lado esquerdo aparecem opções para selecionar componentes utilizados para definir a armadura da viga:

• parâmetros da geometria do corte:
• parâmetros de armadura transversal (estribos)
• parâmetros de distribuição do estribo ao longo do comprimento da viga
• parâmetros da armadura longitudinal
• parâmetros de barras adicionais (superior e inferior)
• A guia Armadura do usuário (esta guia está disponível no Autodesk® Revit® / Autodesk Robot Structural Analysis.

1. No direita, é possível definir os parâmetros da viga e da armadura (dependendo de um componente selecionado).
2. Na parte inferior há uma vista gráfica de uma viga RC definida e a armadura da viga gerada. Na vista, é possível selecionar vãos da viga ou estribos (por exemplo, para assegurar que alguns dos parâmetros sejam definidos somente para um vão da viga com múltiplos vãos), como mostrado abaixo.

vão selecionado	estribos selecionados no vão

Na parte inferior da caixa de diálogo, há duas opções disponíveis:

• A opção somente está disponível no caso em que uma armadura paramétrica não tenha sido gerada (ou seja, armadura definida por meio de opções nas guias da extensão) e não há outro tipo de armadura (por exemplo, elementos pré-moldados) no elemento RC. Se a opção estiver ativada, a armadura paramétrica não é gerada. Se a opção estiver desativada, a armadura paramétrica é gerada.
• Atualização dinâmica do modelo - esta opção, quando selecionada, mantém os dados do módulo atualizados com o modelo do Revit.

  Alterar a geometria de um elemento ou elementos adjacentes inicia a extensão e regenera a armadura para incluir as alterações.

  É possível cancelar a seleção desta opção para

  1. Um único elemento (após iniciar a extensão cancele a seleção desta opção na parte inferior da caixa de diálogo).
  2. Todos os elementos de um determinado tipo em um projeto, como todas as vigas (nas preferências da extensão).
  3. Todos os tipos de elementos (nas preferências da extensão).

  A atualização dinâmica do modelo é selecionada por padrão para todo o projeto e todos os elementos suportados.

  Quando você abre um arquivo, criado na versão 2012 ou anterior, esta opção funciona como segue:

  1. Ela é desativada para os elementos existentes que foram reforçado com a extensão (é possível selecioná-lo ao modificar a armadura usando esta extensão).
  2. É selecionada por padrão para novos elementos.
  Nota: Esta opção somente está disponível se o módulo for iniciado no Revit.
