Visualizar e editar os detalhes das quantidades de ambientes calculados

Visualize e edite informações mais detalhadas sobre as quantidades, os elementos e as faces do ambiente em seu cálculo de ambiente.

1. Se você não calculou suas áreas de superfície interna do ambiente ainda, calcule-as agora.
2. Clique na guia Quantificação Roombook Extension Extensão Roombook (Calcular quantidades do ambiente) para abrir a caixa de diálogo Calcular quantidades do ambiente.
3. Para preservar os cálculos, selecione Ignorar recálculo e use os últimos resultados calculados. Isso é útil quando as alterações são feitas aos seus ambientes e ao modelo, e você não deseja recalcular. É possível trabalhar com os dados e atualizá-los conforme necessário.
4. Clique em Visualizar/editar resultados para abrir a caixa de diálogo Quantidades de ambientes e visualizar os dados calculados.
5. Clique em Mostrar detalhes na parte inferior da caixa de diálogo.
6. Selecione a guia Detalhes.
7. Selecione as quantidades, os elementos ou as faces do ambiente na estrutura em árvore.

   A guia Detalhes será preenchida com uma tabela de propriedades adicionais referentes às quantidades calculadas.

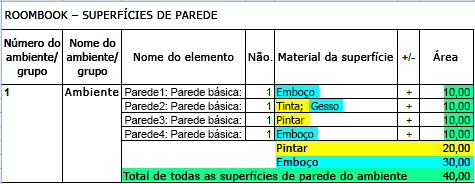

   Nota: É possível que a área de superfície total combinada seja superior à área de superfície real. O exemplo a seguir de uma parede de quantidades de ambientes exportada mostra como isso pode se apresentar.



   Um elemento de parede é engessado e pintado, para que as duas áreas de superfície de material sejam fornecidas (10 m e 10 m) para uma única superfície de parede de 10 m².
8. Faça alterações às quantidades de ambientes calculadas usando as ferramentas disponíveis na caixa de diálogo Quantidades de ambientes descrita abaixo.
9. Clique em OK para aceitar as alterações e fechar a caixa de diálogo Quantidades de ambientes.
10. Recalcule as quantidades, se necessário.

Nome	Descrição
(Expandir tudo)	Abre todos os nós de quantidade na tabela.
(Retrair tudo)	Fecha todos os nós de quantidade na tabela.
(Excluir linhas)	Exclui uma quantidade de elementos ou faces definida manualmente. As quantidades de ambientes detectadas automaticamente não podem ser excluídas. Use a função Ignorar para exclusão temporária das quantidades calculadas.
(Excluir substituições de material)	Redefine a substituição de material das quantidades selecionadas e restaura sua definição padrão. É preciso selecionar uma ou mais linhas na guia Detalhes para restaurar uma quantidade.
(Realçar)	Abre uma vista adequada na área de desenho e realça a quantidade selecionada nos nós da tabela. Pressione Esc para retornar à caixa de diálogo Quantidades do ambiente.
Nome do elemento	Lista os elementos e superfícies subsequentes que compõem a quantidade de ambientes calculada. A convenção de nomenclatura da quantidade de ambientes calculada é composta da seguinte maneira: o tipo de elemento com sufixo de número: a família: o tipo de elemento. Por exemplo, Paredecortina1: Parede cortina: SH_Parede cortina. As faces únicas são compostas do tipo de elemento e do termo Face com um sufixo de número. Por exemplo, Face1 da parede cortina. É possível digitar nesse campo e renomear o elemento ou a face.
Materiais	Especifica o material atribuído à quantidade de ambientes. Se um tipo de material de superfície tiver sido aplicado ao ambiente, os materiais personalizados definidos na caixa de diálogo Aplicar material de superfície a ambientes serão exibidos. Se um tipo de material de superfície não tiver sido aplicado ao ambiente, os materiais especificados para o tipo de elemento no Revit serão exibidos. Consulte Especificar materiais para superfícies de ambiente. O material da área principal é transferido para todas as faces e subáreas reconhecidas automaticamente. Se existirem duas janelas nesse segmento de parede de gesso, cada uma delas será reconhecida como subárea e subtraída da área principal. Para reduzir o material Gesso da superfície corretamente, é atribuída à subárea o mesmo material da área principal com o sinal de cálculo de menos. Consulte Visualizar e editar os detalhes das quantidades de subáreas calculadas.
+/-	(Somente Circunferências de ambiente) Determina se o material da subárea é adicionado ou subtraído da quantidade calculada.
Subáreas	(Somente Superfícies de parede, piso e forro) Clique no botão de reticências para abrir a caixa de diálogo Subáreas para editar como as quantidades são tratadas nas subáreas. Consulte Visualizar e editar os detalhes das quantidades de subáreas calculadas.
Área	(Somente Superfícies de parede, piso e forro) Exibe a área calculada da superfície.
Altura	(Somente Superfícies de parede) Exibe a altura da superfície da parede.
Área de limite	(Somente Superfícies de piso) Exibe a área de superfície do piso adicionada para limites de abertura de porta.
Comprimento	(Somente Circunferências de ambiente) Exibe o comprimento da circunferência de ambiente.
Contar	(Somente Elementos de mobiliário) Número total dos elementos de mobiliário no ambiente.
Comentários	(Somente Elementos de mobiliário) Comentários sobre mobiliário fornecidos pelas propriedades do Revit do elemento.
Descrição	(Somente Elementos de mobiliário) Descrição do mobiliário fornecida pelas propriedades do Revit do elemento.
ID	Exibe o identificador exclusivo dos elementos calculados. A ID de quantidade é gerada no primeiro cálculo da quantidade de ambientes. Ela não pode ser alterada manualmente e é mantida em cálculos adicionais. No projeto, a ID é exibida como um identificador com uma linha de chamada até o centro de seu elemento. É possível ocultar os identificadores para salvar os recursos do sistema e aprimorar o desempenho. Consulte Sobre as IDs de quantidade na Roombook.
Ignorar	Exclui os elementos do cálculo de quantidade e dos arquivos de exportação. Consulte Revisar dados das quantidades de ambientes calculados.
Tipo	Exibe como os elementos de um cálculo das quantidades de ambientes foram determinados. Automático ou Manual. Automático foi determinado pela Roombook Extension e não pode ser excluído. Os elementos manuais foram selecionados ao preparar os ambientes para o cálculo e podem ser excluídos.
Redução da altura da parede	(Somente Superfícies de parede) Ajusta as alturas da parede de um ambiente para situações como um forro refletido que não tem correspondência construtiva no projeto. A redução da altura da parede só afeta o ambiente atualmente selecionado. Consulte Sobre a redução da altura da parede.
