Работа с установами

Создание и управление установами для каждой операции обработки. Указание общей локальной СК для всех траекторий в установе и настройка геометрии заготовки.

Создание установа

Перейдите на вкладку «Установ» > панель «Создать» > «Установ». Произойдет автоматическая активация нового установа.

Активация установа

Выберите установ в списке на вкладке «Установ» > панель «Активный».

Совет: Можно также дважды щелкнуть установ в Проводнике.

Дублирование установа

Перейдите на вкладку «Установ» > панель «Создать» > «Дублировать».

Удаление установа

1. Активируйте установ, который требуется удалить.
2. Перейдите на вкладку «Установ» > панель «Активный» > «Удалить» и выберите:
   • Удалить установ, чтобы удалить установ и все траектории, связанные с ним.
   • Удалить установ и освободить траектории, чтобы удалить установ и вернуть связанные с ним траектории в узел «Траектории» Проводника.

Совет: Неактивные установы можно удалить. Щелкните правой кнопкой мыши установ в Проводнике и в контекстном меню выберите метод удаления.

Указание локальной СК установа

Локальная СК, связанная с установом, используется для заготовки в установе и автоматически применяется к новым траекториям, созданным в установе. Когда установ активирован, активируется ЛСК установа.

1. Активируйте установ.
2. Перейдите на вкладку «Установ» > панель «Изменить» > «Параметры».
3. В диалоговом окне «Установ» выберите Локальная СК из списка, чтобы открыть страницу Локальная СК.

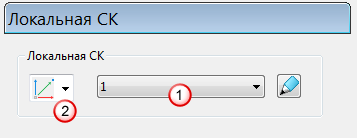

4. На странице Локальная СК выберите локальную СК из списка .



5. Если в проекте отсутствуют локальные СК, выберите параметр из списка создания локальных СК , чтобы сформировать локальную СК выбранного типа.
6. Если требуется отредактировать выбранную локальную СК, нажмите , чтобы отобразить вкладку Редактор ЛСК.

Указание заготовки в установе

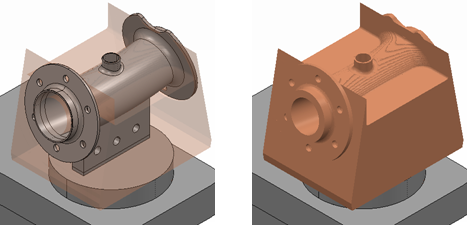

Под заготовкой понимается размер, форма и ориентация исходного материала, из которого изготавливаются детали. Чтобы задать заготовку для операции обработки, укажите пространственные атрибуты материала.

1. Активируйте установ.
2. Перейдите на вкладку «Установ» > панель «Изменить» > «Параметры».
3. В диалоговом окне Установ выберите параметр Заготовка из списка.
   Совет: Заготовка задается так же, как блок.
4. На странице Заготовка выберите основу для геометрии заготовки в списке Задается.
5. Выберите систему координат, чтобы указать пространственное начало координат заготовки и ориентацию ее осей.
6. Введите ограничения, чтобы указать пределы заготовки.
   Прим.: Эти параметры могут отличаться в зависимости от варианта, выбранного в списке Задается.
   Совет: Пределы заготовки можно рассчитать автоматически. Задайте параметры Допуск, Припуск и Тип объекта, затем нажмите Рассчитать.
7. Нажмите кнопку Закрыть.

Выбор станка и положения модели

Для каждого установа можно выбрать станок и положение модели.

1. Активируйте установ.
2. Перейдите на вкладку «Установ» > панель «Изменить» > «Параметры».
3. В диалоговом окне Установ выберите параметр Станок из списка.
4. В списке Выберите станок укажите станок, который будет использоваться для обработки детали. PowerMill сохраняет этот выбор и использует заданный станок при моделировании.
5. В списке Выберите расположение модели укажите СК, которая позволит позиционировать модель в нужном месте на станке. Это упрощает процессы моделирования.
6. Нажмите кнопку Закрыть.

Редактирование переходов траектории

1. Активируйте установ.
2. Перейдите на вкладку «Установ» > панель «Изменить» > «Параметры».
3. В диалоговом окне Установ выберите параметр Соединения из списка.
4. Нажмите Редактировать соединение установа, чтобы открыть диалоговое окно Соединения установа, в котором можно задать параметры соединений для траекторий в установе.
5. В диалоговом окне Соединения установа нажмите Применить, а затем закройте диалоговое окно.
6. Нажмите кнопку Закрыть.

Изменение припуска для установа

Правила припуска для моделей в установе можно изменять. Когда установ активирован, правила припусков в установе копируются в глобальные значения припусков по умолчанию. При изменении глобальных значений припусков по умолчанию они копируются обратно в активный установ.

1. Активируйте установ.
2. Перейдите на вкладку «Установ» > панель «Изменить» > «Параметры».
3. В диалоговом окне Установ выберите Припуски по умолчанию из списка.
4. Нажмите кнопку Припуски по умолчанию , чтобы открыть диалоговое окно Припуски по умолчанию, в котором можно задать правила припусков по умолчанию для модели.
5. В диалоговом окне Припуски по умолчанию нажмите кнопку Применить, а затем закройте диалоговое окно.
6. В диалоговом окне Установ нажмите кнопку Закрыть.
