执行以下步骤可以定义生成立面时在立面内创建的细分。每个细分都指定为与立面线之间的距离。
您可以通过在等轴测视图中查看立面线及其边界来查看细分的位置。在该视图中，您可以使用夹点重新定位细分。

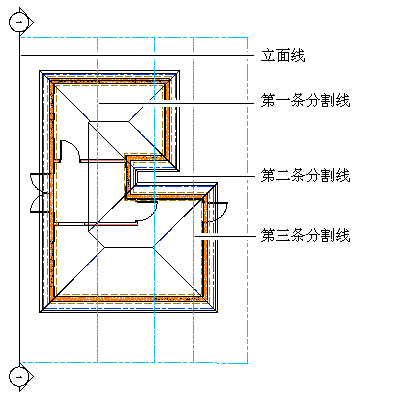

带有图形细分的立面线
您可以控制细分的线宽及其他显示特性，以便在立面中添加各种不同级别的深度。
- 双击要修改的立面线。
- 在“特性”选项板上，展开“基本”，然后展开“尺寸”。
- 单击“细分”的设置，然后添加或修改细分：
如果希望... 则… 创建细分 单击
。若要修改与立面线之间的默认距离，请选择细分，再单击值，然后输入新值。 修改细分的长度 选择细分，再单击它的值，然后输入新值。 删除细分 选择细分，然后单击
。 - 单击“确定”。
