创建立面的第一个步骤是：根据建筑模型绘制立面线。立面线定义建筑模型的立面视图范围。
注： 可以创建垂直立面和水平立面。
从立面线创建立面对象
从立面线生成立面时，要指定所创建的立面对象类型。
| 当创建... | 结果为... |
|---|---|
| 二维立面对象 | 来自建筑模型的正投影。 |
| 三维立面对象 | 在立面线中定义的建筑模型区域。 |
查看立面线
在平面图中，立面线将按照您在施工设计文档中所预期的显示方式显示。

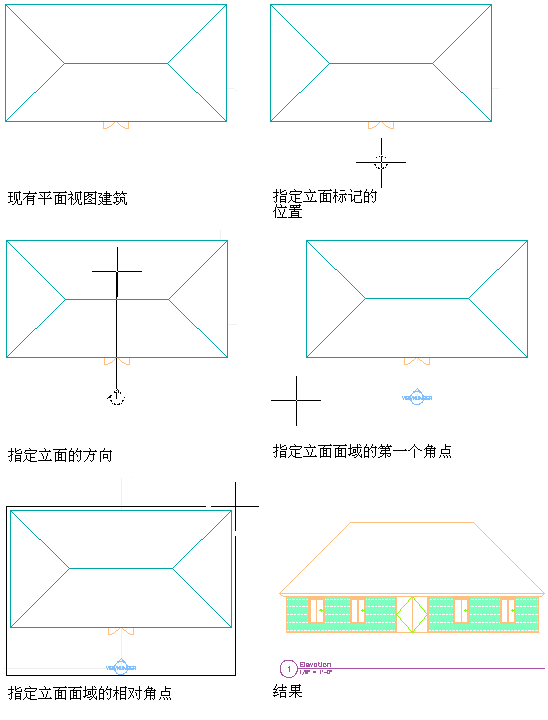

创建立面
在等轴测视图中，显示的同一立面线带有一个定义立面视图深度的边界。

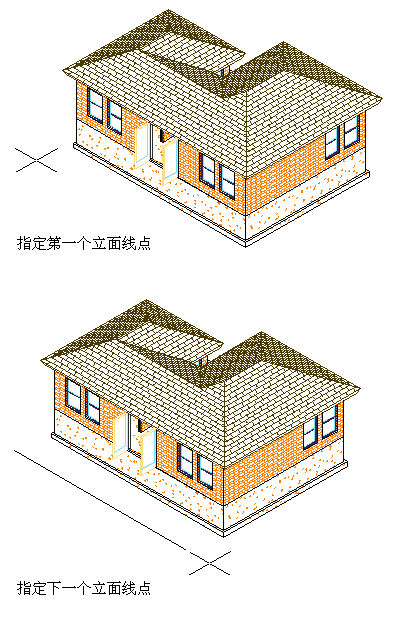

在三维视图中绘制立面线
在三维视图中生成立面线
修改立面线
您可以修改立面线以控制您所创建的立面。使用立面线的夹点可以修改立面的高度和造型。您还可以在立面中添加下方延伸，并创建立面细分。
在创建立面之前，可以修改立面线特性。您也可以修改立面线特性，然后更新您已经创建的立面。
在立面中使用细分
您可以在立面线特性中设置图形细分。然后将这些细分添加到您所创建的二维或三维立面中。在距该立面线的一定距离指定细分。您可以控制细分的线宽以及其他显示特性以将不同级别的深度添加到立面。例如，您可以使用较粗的线宽来显示一个细分，而用较细的线宽显示另一个细分，从而表示第一个细分位于第二个细分的前面。
