使用夹点修改立面的下沿线的步骤

执行以下步骤可以修改连接到立面线的任何立面的下沿线。在创建连接的立面之前或之后，可以修改立面线的下沿线。如果是在创建立面之后修改下沿线，需要更新立面才能显示所做的修改。

还可以使用“特性”选项板修改立面的下沿线。

1. 在“浮动视图”面板上，依次单击“视图”下拉菜单 “西南等轴测”。
2. 选择要修改的立面线。
3. 选择“模型范围”夹点，以便对剖面高度模式禁用模型范围。

   如果使用模型范围，则下立面的默认值为 XY 平面下方 1 英尺位置。

4. 选择“下沿线”夹点。

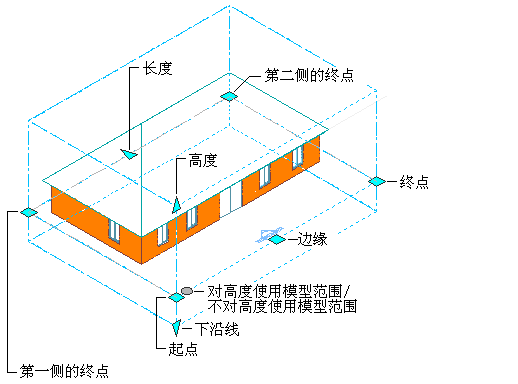

   在三维视图中查看立面夹点

5. 移动夹点直到显示所需的下沿线值为止，然后单击鼠标一次或输入值。
6. 单击鼠标右键，然后单击“取消全选”禁用夹点。
