指定要包含在报告中的符号、符号顺序和表尺寸。
查找输入命令：AESCHEMATICREPORT
从报告列表中选择“符号列表”。运行报告，然后在“报告生成器”对话框中单击“放在图形上”。

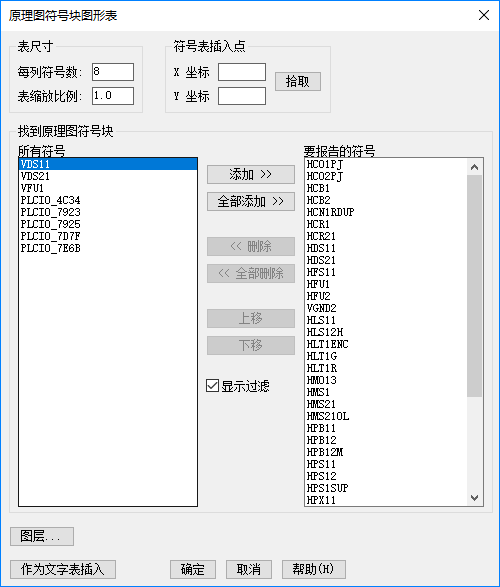

选项列表
将显示以下选项。
表尺寸
- 每列符号数
- 指定插入到图形中时表中每列的符号数。
- 表缩放比例
- 指定插入到图形中时表的缩放比例。
符号表插入点
- X 坐标
- 为表格的左上角设置 X 坐标值。
- Y 坐标
- 为表格的左上角设置 Y 坐标值。
- 拾取
- 指定表在图形中的放置位置。
找到原理图符号块
- 所有符号
- 列出可用的符号。从列表中选择一个符号以将其添加到交互参考样式中。
- 要报告的符号
- 指定要包含的符号和符号顺序。
- 添加
- 将选定符号添加到“要报告的符号”列表中。
- 全部添加
- 将所有符号添加到“要报告的符号”列表中。
- 删除
- 从“要报告的符号”列表中删除选定符号。
- 全部删除
- 从“要报告的符号”列表中删除所有符号。
- 上移
- 在“要报告的符号”列表中将选定符号上移一级。
- 下移
- 在“要报告的符号”列表中将选定符号下移一级。
- 显示过滤
- 指定过滤后的条目是否显示在“所有符号”列表中。
图层
指定要插入到图形中的表格的图层指定。
作为文字表插入
显示“表格生成设置”对话框，从中可以将内容作为文字表插入。
