将线框包裹到曲面或实体

注： 包裹功能的可用性取决于其许可。

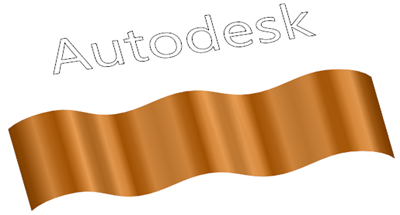

可以将线框对象，例如文本项目，包裹到曲面或实体：

创建包裹的步骤：

1. 确保线框对象在 XY 平面中正确定向。

   包裹过程中，通过将线框对象投影到世界坐标系的 XY 平面，或对象的工作平面组（如果存在），可以将线框对象转换为 2D。

   如果线框几何形体未在 XY 平面上正确定向，请执行以下步骤：

   1. 创建分组的工作平面。
   2. 对齐工作平面，以便其 Z 轴垂直于几何形体的平面。
   3. 选择线框对象。
   4. 选择“工作平面”选项卡 >“组”面板 >“增加到组”以将线框对象添加到工作平面的组。
   5. 不激活分组的工作平面。
2. 创建工作平面，如有必要，可将线框定位在实体或曲面对象上。

   线框将以工作平面的原点居中对齐，其 Y 轴与工作平面的 Y 轴对齐（如果您决定使用工作平面选项）。

3. 选择“视图”选项卡 >“外观”面板 >“着色”>“已着色”以着色模型。
4. 选择要使用的所有线框、实体和曲面对象。
5. 单击“线框”选项卡 >“通过选择”面板 >“包裹”以启动“包裹向导”。

注： 也可以通过“曲面”选项卡 >“创建”面板打开“包裹向导”。
