创建钢绞线类族

了解如何为钢绞线类族示例建模。

创建钢绞线类族最简单的方法是复制相应的空心类族。图元几何图形已设置，现有孔可能有助于定位钢绞线。

1. 打开空心类族（例如 hcs_20.rfa），然后使用新名称保存，例如 hcs_20_Strandtype1.rfa。

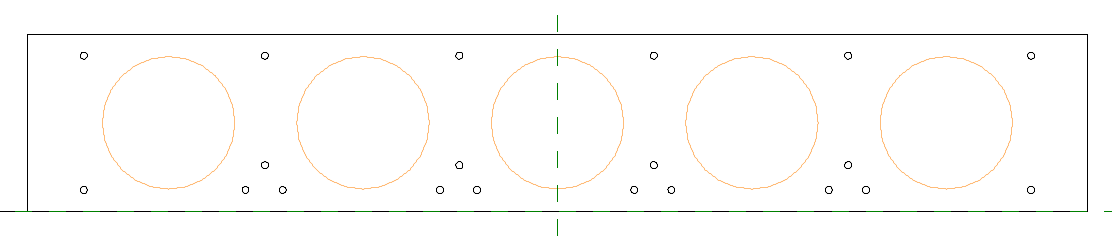

2. 切换到前视图，然后将钢绞线创建为圆柱形拉伸。拉伸直径在垂直和水平方向上都必须与虚拟图元中的钢绞线直径完全一致。拉伸可以具有任意长度。
   • 创建拉伸：创建 形状 拉伸。
   • 创建圆：修改 | 创建拉伸 绘图 圆。 根据钢绞线直径绘制圆并进行大致定位。
   • 完成编辑拉伸：修改 | 创建拉伸 模式 完成编辑模式。

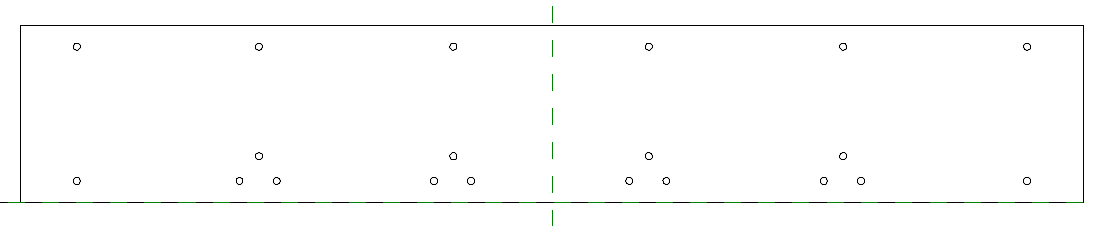

   • 为所有钢绞线创建新拉伸或复制现有拉伸。使用尺寸标注线精确定位钢绞线:

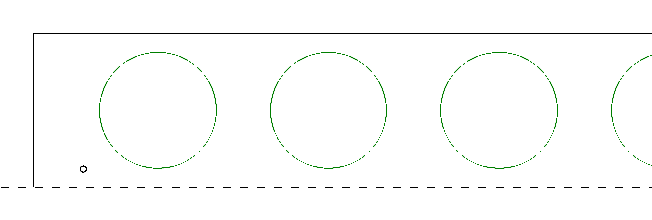

   • 从族删除孔（空心拉伸）：



   • 从族删除参数：创建 属性 族类型。 选择每个参数，然后单击“删除”。
   • 如果族已定义，则必须将其重命名以与钢绞线类族的名称相匹配（例如，不带 .rfa 后缀的文件名）。
   • 关闭对话框并保存新族。
