创建预制分割轮廓

了解如何对分割轮廓进行建模。

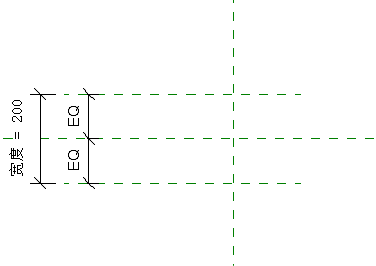

1. 从（公制）Division Profile.rfa 样板创建新的族。

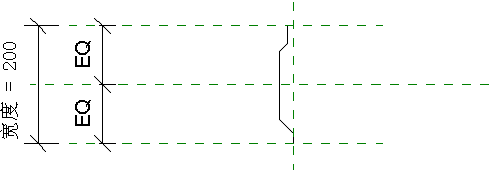

2. 绘制轮廓：创建 详图 线。 轮廓必须定位为垂直参照平面的左侧，必须从参照平面的底部开始，至参照平面的顶部结束，且必须是连续的线。例如：





   垂直参照平面是空心图元的边。

3. 通常需要为每个楼板厚度创建轮廓，因为很难定义当轮廓与其他厚度一起使用时需要更改哪个零件。
4. 保存族，例如保存在 C:\ProgramData\Autodesk\RVT 2024 Release\Families\[语言]\Structural Precast\Hollow Core Slab\Profiles as Profile A.rfa 中。
