创建包含椭圆形轮廓的空心族

了解如何为包含椭圆形轮廓的空心族建模。

1. 使用 Metric Generic Model face based.rft 样板创建新族。
2. 选择三维前视图。
3. 单击“创建”选项卡 “基准”面板 （参照平面）。

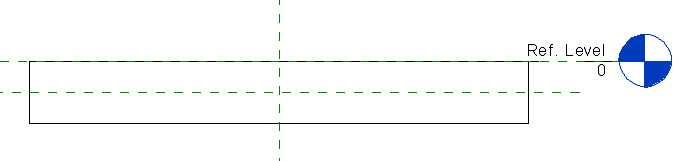

4. 在楼板拉伸的中间放置新的水平参照平面：



5. 选择新的参照平面。
6. 在“特性”选项板中：
   • 将“是参照”参数指定为“选择中心”（立面）。
   • 选择“定义原点”。
7. 单击“创建”选项卡 “形状”面板“空心形状”（空心拉伸）。
   注： 仅当在族编辑器中工作时，才能访问“创建”选项卡。

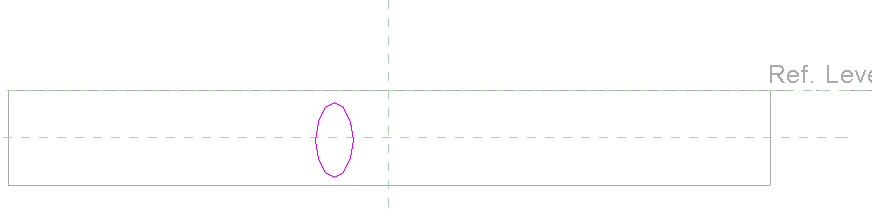

8. 使用“绘制”面板上的“椭圆”工具，在新参照标高下创建一个新椭圆。



9. 选择椭圆。
10. 在“属性”选项板中，选择“中心标记可见”。
11. 创建从椭圆圆心标记至原点（由参照平面定义）的两条尺寸标注线：

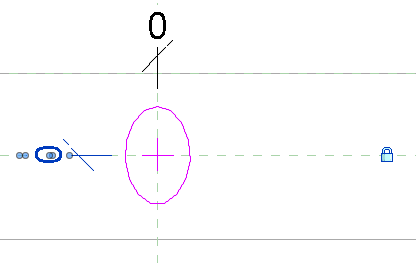

12. 选择椭圆，将两个尺寸标注值均设置为 0，将椭圆移至原点并锁定，从而创建椭圆到原点（由参照平面定义）的约束标记：

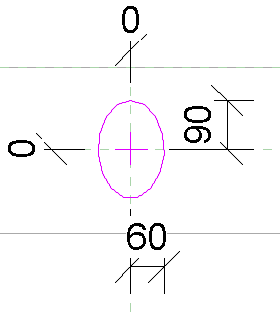

13. 为椭圆的两个半径创建尺寸标注线：



14. （可选）在“参数属性”中，为半径尺寸标注线定义参数。例如 Radius_Vert 和 Radius_Horiz。

    只有创建了不同尺寸孔的族类型时，才需使用“类型”参数。

15. 单击“修改 | 创建拉伸”选项卡 “模式”面板 （完成编辑模式）。

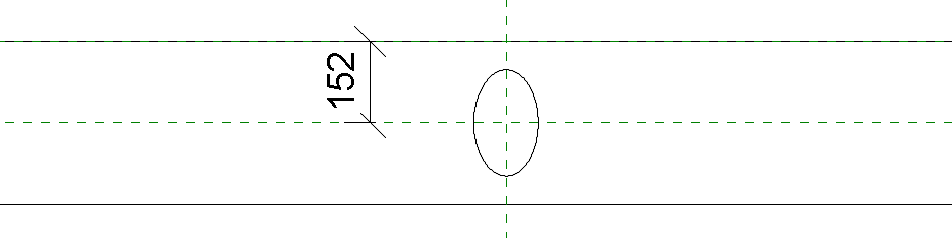

16. 创建从之前创建的参照平面到顶部边缘的尺寸标注线。

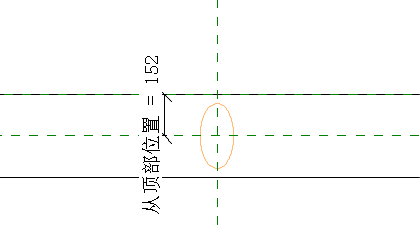

17. 将“位置”从顶部实例参数作为共享参数添加到此尺寸标注线。

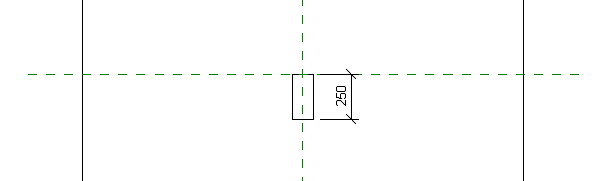

18. 打开“楼层平面参照”。放平视图，然后选择空心拉伸对象。在属性中，将“拉伸起点”设置为 0.0。然后，单击“拉伸终点”旁边的按钮，并将其作为实例参数绑定到“实例参数”共享参数。确认拉伸始于原点参照平面：



19. “创建”选项卡 “属性”面板 （族类别和族参数）。选择：
    • 载入时剪切的空心
    • 共享
20. 单击“确定”。
21. 单击“创建”选项卡 “属性”面板 （族类型）。

    在此示例中，将创建两种类型 - 40x80 和 60x90：

    • 单击 （新建类型），输入名称 (40x80)，然后修改参数。
    • 单击 （新建类型），输入名称 (60x90)，然后修改参数。
22. 单击“确定”，保存文件。
