Dynamické hlášení porušení je důležitá funkce okna Project Explorer. Hlášení porušení vás rychle upozorní na:
- Oblasti vašeho návrhu, které nemusí zcela splňovat cíle návrhu
- Objekty v rámci modelu aplikace Civil, jejichž stav je považován za abnormální
Vzhledem k tomu, že se v okně Project Explorer neustále zobrazují živé informace z modelu aplikace Civil, můžete průběžně sledovat, jaký vliv má každé vaše návrhové rozhodnutí na porušení.
Jak vypadá porušení?
Porušení se pro uživateli zvýrazňují třemi způsoby:
- Ikona položky s porušením obsahuje v rohu malý symbol upozornění.
- Všechny datové sloupce položky s porušením jsou zvýrazněny (ve výchozím nastavení) tučným červeným písmem. Styl a barvu písma položek s porušením můžete upravit pomocí panelu Předvolby okna Project Explorer.

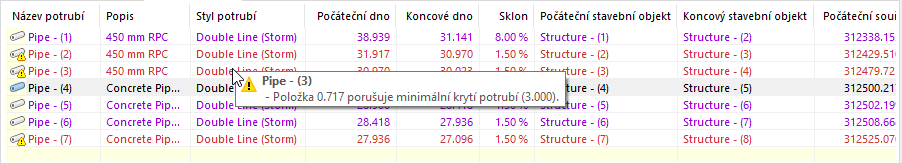

- Když nad položku s porušením umístíte kurzor, zobrazí se místní nápověda s podrobnými informacemi. Uživatel se pak může rozhodnout, zda chce porušení vyřešit použitím změn u položky v rámci okna Project Explorer, nebo v aplikaci Civil 3D. Pokud takové úpravy porušení vyřeší, bude z položky okna Project Explorer odebráno.
Jaké typy porušení se zobrazují?
Okno Project Explorer podporuje neustále rostoucí seznam podmínek porušení. Aktuální seznam je shrnut takto:
Trasy a profily
- Tato trasa neobsahuje žádné entity.
- Tento profil neobsahuje žádné entity.
- Počáteční staničení (řetězení) profilu spadá mimo rozsah staničení asociované trasy.
- Koncové staničení (řetězení) profilu spadá mimo rozsah staničení asociované trasy.
- Entita trasy není tečná s přilehlou entitou trasy.
- Entita profilu není tečná s přilehlou entitou profilu.
- Entita trasy neodpovídá jednomu nebo více pravidlům v přiřazené sadě kontrol návrhu.
- Entita profilu neodpovídá jednomu nebo více pravidlům v přiřazené sadě kontrol návrhu.
Potrubní sítě
- Potrubní sítě: Tato potrubní síť neobsahuje žádná potrubí ani stavební objekty.
- Potrubní sítě: Tato potrubní síť odkazuje na seznam součástí, který chybí nebo není platný. (v4.0.2.0)
- Potrubí: Položka {x} porušuje minimální krytí potrubí ({y}).
- Potrubí: Položka {x} porušuje maximální krytí potrubí ({y}).
- Potrubí: Položka {x} porušuje minimální sklon potrubí ({y}).
- Potrubí: Položka {x} porušuje maximální sklon potrubí ({y}).
- Potrubí: Položka {x} porušuje minimální délku potrubí ({y}).
- Potrubí: Položka {x} porušuje maximální délku potrubí ({y}).
- Potrubí: K počátku tohoto potrubí není přiřazen žádný stavební objekt.
- Potrubí: Ke konci tohoto potrubí není přiřazen žádný stavební objekt.
- Stavební objekty: K tomuto stavebnímu objektu nejsou připojena žádná potrubí.
- Stavební objekty: Položka {x} porušuje maximální průměr nebo šířku připojených potrubí ({y}).
- Potrubí: Položka {x} porušuje maximální rozdíl mezi vtokem a výtokem ({y}).
- Stavební objekty: Výška poklopu tohoto stavebního objektu ({x}) neodpovídá výšce referenčního povrchu ({y}).
Šablony typických řezů
- Tato šablona typických řezů neobsahuje žádné podsestavy.
- Na tuto šablonu typických řezů se neodkazuje v žádných koridorech.
- Tento kód bodu (návrhové linie) v odkazovaném stylu sady kódů neexistuje. (v1.9.9.1)
Podsestavy
- Podsestava je zastaralá.
- Definiční soubor podsestavy nelze nalézt.
- Podsestava není přiřazena.
Koridory
- Tato definice koridoru je zastaralá.
- Tento koridor neobsahuje žádné základny.
Skupiny bodů
- Tato definice skupiny bodů je zastaralá.
- Tato skupina bodů neobsahuje žádné body.
Povrchy
- Tato definice povrchu je zastaralá.
- Tento povrch neobsahuje žádné trojúhelníky ani buňky.
Skupiny stop příčných řezů
- Tato skupina stop příčných řezů neobsahuje žádné stopy příčných řezů.
Bloky aplikace AutoCAD
- V tomto výkresu nejsou žádné reference na tuto definici bloku.
Sady objektů
- Soubor možností rozvržení pro tuto sadu objektů neexistuje.
- Výstupní cesta pro tuto sadu objektů neexistuje.
- Objekt v této sadě objektů již neexistuje.
Okno Historie výkazu
- Výstupní cesta pro tento dříve vygenerovaný výkaz již neexistuje.
- Tento dříve vygenerovaný soubor výkazu již neexistuje.
