So erstellen Sie eine horizontale 2D-Ansicht

Gehen Sie wie folgt vor, um einen horizontalen Schnitt oder eine horizontale Ansicht einer Draufsicht zu erstellen.

Mit der in AutoCAD Architecture 2024-Toolset verfügbaren Option zum Verdecken von Linien können Sie horizontale Schnitte und Ansichten von Draufsichten erstellen. Durch einen horizontalen Schnitt oder eine horizontale Ansicht können Sie in das Modell sehen. Bisher war dies nur durch eine manuelle BKS-Änderung möglich. Jetzt können Sie mit einem Werkzeug horizontale Schnitte oder Ansichten erstellen. Diese Funktion könnte hilfreich sein zum Erstellen einer detaillierten Darstellung von Fensterbankkomponenten in abgeschrägten Wänden.

In der Abbildung unten ist eine horizontale Schnittlinie für ein unregelmäßig geformtes Gebäude dargestellt.

Horizontale Ansichtslinie

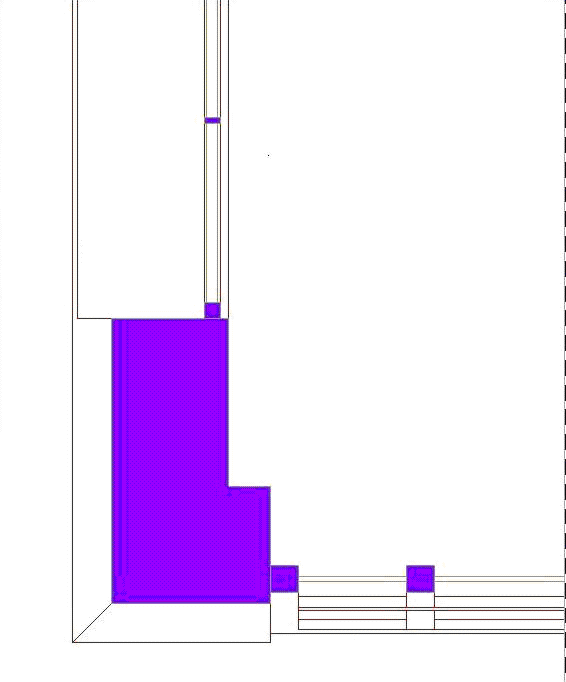

Die Abbildung unten zeigt die Ansichtsergebnisse. Beachten Sie, dass die Fensterbank die abgeschrägten Wände sowie die richtige Darstellung der geneigten Fassade anzeigt.

1. Klicken Sie auf Registerkarte StartGruppe Schnitt und AnsichtHorizontaler Schnitt.
   Anmerkung: Alternativ klicken Sie im Standardsatz der Werkzeugpaletten auf die Registerkarte Gestaltung, und dann auf das Werkzeug für horizontale Schnitte. Blättern Sie ggf., um das Werkzeug anzuzeigen, das Sie verwenden möchten.
2. Geben Sie den ersten Punkt für die Ansichtsebene an.
3. Geben Sie die zweite Ecke für die Ansichtsebene an.
4. Geben Sie die Ansicht der Ebene an, und drücken Sie die EINGABETASTE.
5. Geben Sie die Tiefe der Ansicht an, und drücken Sie die EINGABETASTE.
6. Fahren Sie mit dem Erstellen der Ansicht fort, wie unter Erstellen von 2D- bzw. 3D-Ansichten beschrieben.
