Gehen Sie wie folgt vor, um Unterteilungen zu definieren, die beim Generieren einer Ansicht erstellt werden. Dabei wird jede Unterteilung als Abstand zur Ansichtslinie angegeben.
Sie können die Position der Unterteilung sichtbar machen, indem Sie die Ansichtslinie und deren Umgrenzung in einer isometrischen Ansicht anzeigen. In dieser Ansicht können Sie auch die Unterteilungen mithilfe ihrer Griffe verschieben.

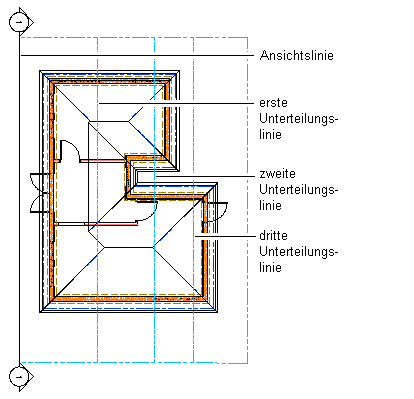

Ansichtslinie mit grafischen Unterteilungen
Da Sie die Linienstärke und andere Darstellungseigenschaften der Unterteilungen einstellen können, haben Sie die Möglichkeit, den Ansichten unterschiedliche Tiefen hinzuzufügen.
- Doppelklicken Sie auf die zu ändernde Ansichtslinie.
- Erweitern Sie in der Eigenschaftenpalette die Ansicht von Basis und anschließend die Ansicht von Abmessungen.
- Klicken Sie auf die Einstellung der Unterteilungen, und ändern Sie diese bzw. fügen Sie weitere Unterteilungen hinzu:
Was möchten Sie tun… Aktion… Erstellen einer Unterteilung Klicken Sie auf
. Wenn Sie den Vorgabeabstand zur Ansichtslinie ändern möchten, wählen Sie die betreffende Unterteilung, klicken Sie auf den Wert, und geben Sie dann einen neuen Wert ein. Ändern der Länge einer Unterteilung Wählen Sie die Unterteilung, klicken Sie auf deren Wert, und geben Sie einen neuen Wert ein. Löschen einer Unterteilung Wählen Sie die Unterteilung, und klicken Sie auf
. - Klicken Sie auf OK.
