Gehen Sie wie folgt vor, um den Winkel der Seiten der Gebäudeansichtumgrenzung zu ändern. Sie können den Winkel ändern, bevor bzw. nachdem Sie die zugehörige Ansicht erstellen. Sofern Sie die Winkel nach dem Erstellen der Ansicht ändern, müssen Sie die Ansicht aktualisieren, damit die Änderungen auch sichtbar werden.
- Doppelklicken Sie auf die zu ändernde Ansichtslinie.
- Erweitern Sie in der Palette Eigenschaften die Ansicht von Basis
Komponentenabmessungen. - Geben Sie die Werte von Winkel 1 und Winkel 2 ein.

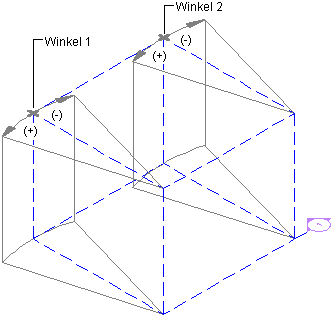

Mit diesen Werten werden die Winkel der beiden Seiten ab der Ansichtslinie eingestellt, um das Ansichtsfeld zu erstellen. Der Scheitelpunkt von Winkel 1 ist der Anfangspunkt der Ansichtslinie, der Scheitelpunkt von Winkel 2 ist der Endpunkt der Ansichtslinie. Die Werte beider Winkel müssen zwischen 0 und 90 Grad liegen.
Angeben der Schnittwinkel-Parameter
- Klicken Sie mit der rechten Maustaste, und wählen Sie Auswahl aufheben, um die Griffe zu deaktivieren.
