In diesem Dialogfeld können Sie Attribute in ArcGIS-Daten zu Haltungs- und Schacht-/Bauwerkseigenschaften in Civil 3D zuordnen.
Dieses Dialogfeld wird angezeigt, wenn Sie mit dem Autodesk ArcGIS Connector ArcGIS-Daten als Haltungen und Schächte/Bauwerke importieren.
Sie können dieses Dialogfeld auch aus der Elementansicht der Übersicht öffnen. Wählen Sie das Kanalnetz in der Übersicht aus, um die Elementansicht anzuzeigen, und klicken Sie im Feld Schemazuordnung der Elementansicht auf
.
Dieses Dialogfeld enthält eine Registerkarte für jeden in Civil 3D importierten Haltungs- oder Schacht-/Bauwerkslayer, sodass Sie die Zuordnungsparameter für jeden Layer definieren können.
Angeben der Schemazuordnungswerte
Sie können eine Schemazuordnung einrichten, um in ArcGIS-Daten definierte Attribute zu Haltungs- und Schacht-/Bauwerkseigenschaften zuzuordnen, die in Civil 3D verwendet werden.
Wenn der Datensatz beispielsweise ein Feld namens Structure_Height enthält, können Sie dieses Feld der Eigenschaft Schacht- und Bauwerkshöhe in Civil 3D zuordnen, sodass der Höhenwert der Komponente mit dem in ArcGIS definierten Höhenwert übereinstimmt.
Eigenschaftenzuordnungsdatei speichern- Speichert die aktuelle Konfiguration in einer Datei, die beim Importieren anderer Kanalnetzdaten aus ArcGIS wiederverwendet werden kann.
Eigenschaftenzuordnungsdatei öffnen- Öffnet eine vorhandene Eigenschaftenzuordnungsdatei, sodass sie auf Kanalnetzdaten angewendet werden kann.
- Civil-Eigenschaftsname
- Zeigt die Civil 3D-Eigenschaften an, denen ArcGIS-Attribute zugeordnet werden können.
Mit einem Sternchen gekennzeichnete Elemente sind erforderlich.
- Civil-Eigenschaftseinheit
- Zeigt die Einheiten an, die auf die Daten in der Zeichnung angewendet werden. Die Einträge in diesen Feldern verwenden die für die aktuelle Zeichnung angegebenen Einheiten (Zoll/Fuß bzw. Millimeter/Meter). Dies kann nicht geändert werden.
- Quelleigenschaftsname
- Gibt das Attribut an, das der Civil 3D-Eigenschaft zugeordnet werden soll. Klicken Sie in das Feld, um eine Dropdown-Liste verfügbarer Attribute zur Auswahl anzuzeigen.
- Vorgabewert
- Gibt einen Vorgabewert an, der verwendet wird, wenn kein Quelleigenschaftsname in den ArcGIS-Daten gefunden werden kann.
- Quelleinheit
- Gibt die Quelleinheit der Daten an.
- Wertzuordnung
- Öffnet das Dialogfeld Wertzuordnung, in dem Sie Werte für den Quelleigenschaftsnamen angeben können, die den Civil 3D-Eigenschaften entsprechen.

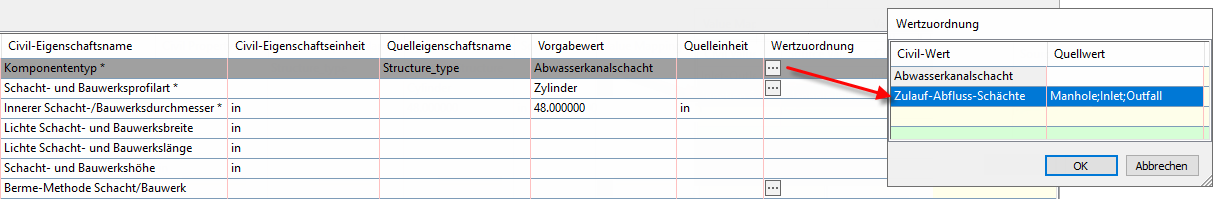

Das folgende Beispiel zeigt, wie im Dialogfeld Wertzuordnung die Quellwerte für einen Attribut "Structure_type" so zugeordnet werden, dass sie als Abwasserkanalschächte in Civil 3D importiert werden.
Die verfügbaren Eigenschaften für den Komponententyp in Civil 3D sind Zulauf-Abfluss-Schacht und Abwasserkanalschacht.
Wenn Sie Schächte, Zuläufe und Abflüsse als Komponententyp Abwasserkanalschacht importieren möchten, können Sie die Wertzuordnung für den Komponententyp einrichten. Wenn beispielsweise die Attributwerte Schacht, Zulauf und Abfluss in den ArcGIS-Daten für den Komponententyp angegeben wurden, können Sie diese Werte im Dialogfeld Wertzuordnung eingeben.
Sie können mehrere Werte verwenden, indem Sie sie durch Semikola trennen. Beispiel: Schacht;Zulauf;Abfluss. Groß-/Kleinschreibung wird bei den Einträgen nicht beachtet.
Anmerkung: Im oben gezeigten Beispiel werden alle Schächte/Bauwerke in der Zeichnung als allgemeine Abwasserkanalschächte (mit dem Schacht- und Bauwerkstyp <Kein>) erstellt. Sie können den Schacht- und Bauwerkstyp im Dialogfeld Schacht- und Bauwerkseigenschaften manuell festlegen oder mit dem Befehl Entwässerungsschacht-/-bauwerksparameter zuordnen den Schacht- und Bauwerkstyp sowie andere Eigenschaften zuweisen.
