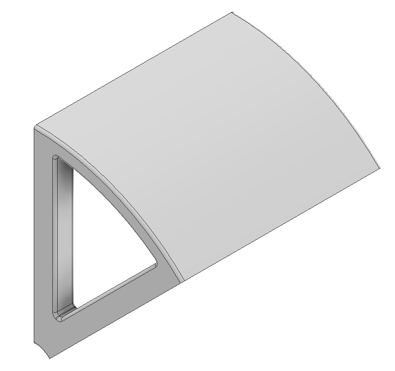

In diesem Lernprogramm wird anhand des Modells eines Radkastens eine einfache lineare statische Analyse veranschaulicht. Folgende Themen werden behandelt:
- Definieren von zyklischer Symmetrie:
- In dieser Analyse werden die englischen Einheiten Zoll, lbmass (Pfund) und Sekunden verwendet. Die Auswirkungen der Schwerkraft werden in diesem Modell nicht berücksichtigt.
Das Einheitensystem in Inventor Nastran ist sehr praktisch. Die Vorgabe-Einheiten einer Analyse sind auf die globalen CAD-Einheiten eingestellt. Durch das Ändern der Einheiten einer Analyse werden die globalen Einheiten jedoch außer Kraft gesetzt.
