Para crear una rejilla mejorada con líneas de rejilla distintas para cada lado

Puede definir un número distinto de líneas de rejilla para cada uno de los cuatro lados de la rejilla.

1. Seleccione la ficha Inicio grupo Generar menú desplegable Rejilla de pilares Rejilla personalizada mejorada.

   También puede seleccionar la herramienta Rejilla de pilares personalizada mejorada en la paleta de herramientas Diseño.

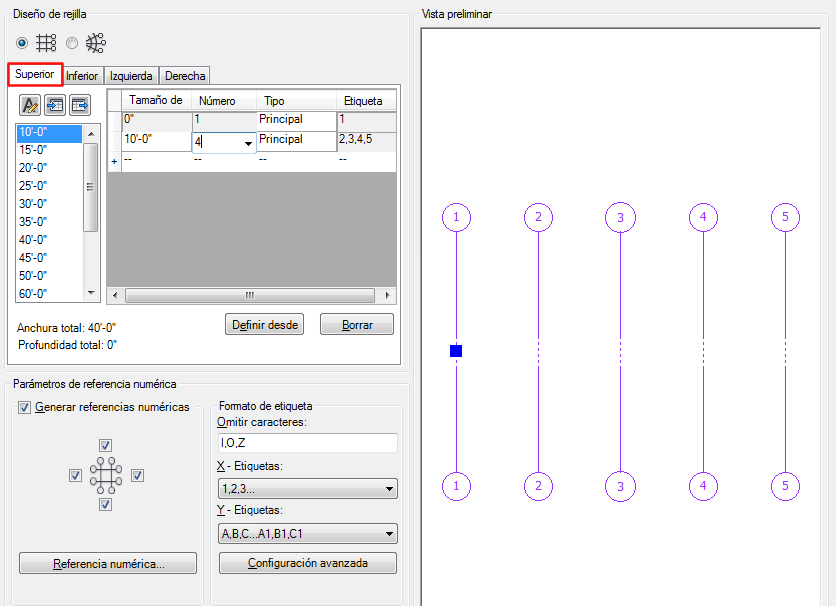

2. En primer lugar, debe generar el diseño de rejilla para el lado que presente el mayor número de líneas de rejilla. Por ejemplo, si desea crear una rejilla que contenga las líneas 1, 2, 3, 4 y 5 en la parte superior, y las líneas 1, 3, 4 y 5 en la parte inferior, en primer lugar debe seleccionar la ficha Superior e insertar 4 huecos de rejilla a la distancia que desee.

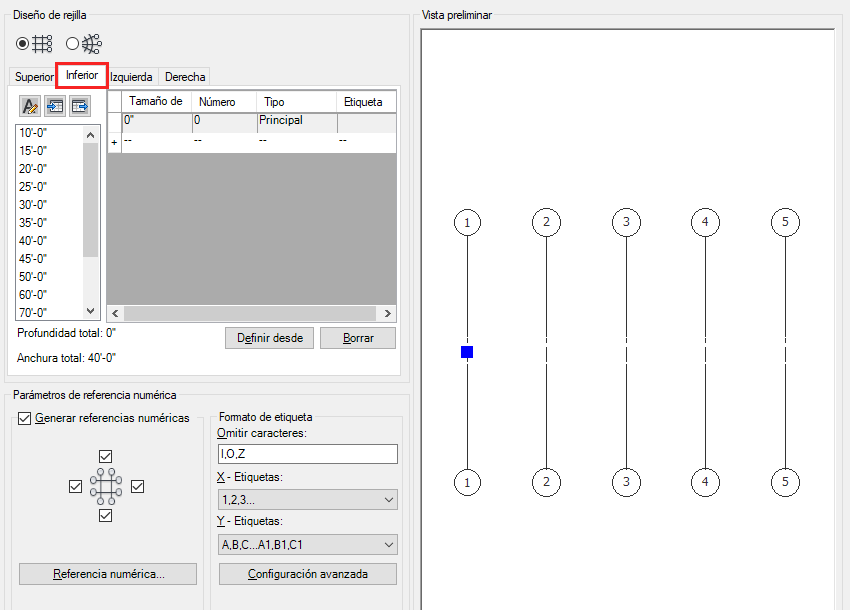

3. A continuación, pase a la ficha Inferior. Podrá observar que, a pesar de que todavía no se ha definido ningún hueco de rejilla, todas las líneas de rejilla del lado superior se han dibujado hasta la parte inferior. Ésta es la opción predeterminada.

   Consejo: En la ventana de vista preliminar se muestran en color morado todas las líneas de rejilla definidas en la ficha que esté actualmente seleccionada, mientras que las líneas de rejilla definidas anteriormente en una ficha no activa se muestran en color negro.
4. Empiece a agregar huecos para la parte inferior de la rejilla con el mismo tamaño que los huecos de la parte superior. El color de las líneas de rejilla cambiará de negro a morado, para indicar que dichas líneas se han definido en la parte inferior.
   Nota: De modo predeterminado, la primera y la última línea de la rejilla se extienden a ambos lados.

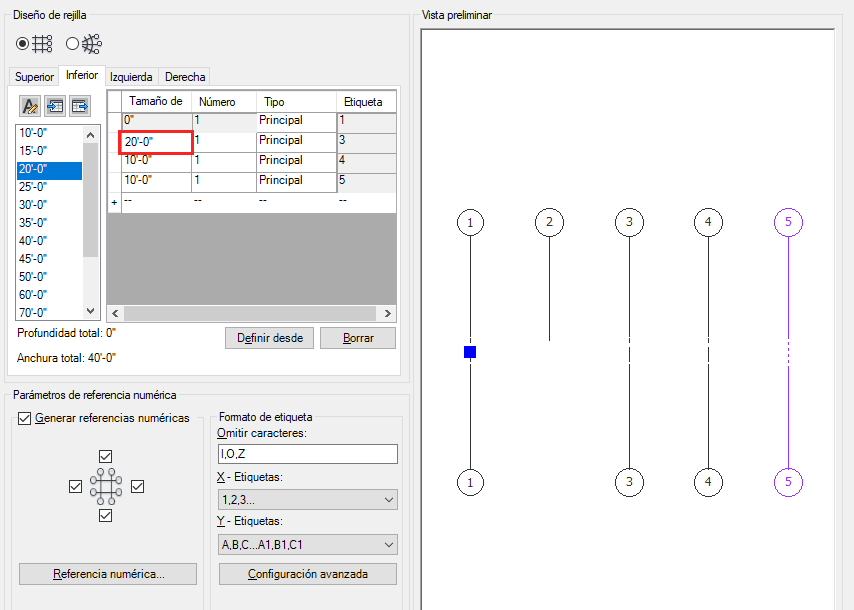

   En este momento, cuenta con un conjunto de huecos de rejilla incompleto para la ficha Inferior. Si de este modo obtiene la configuración necesaria (como en el ejemplo siguiente), puede colocar la rejilla en el dibujo o bien pasar a las fichas Izquierda/Derecha para definir las líneas horizontales.

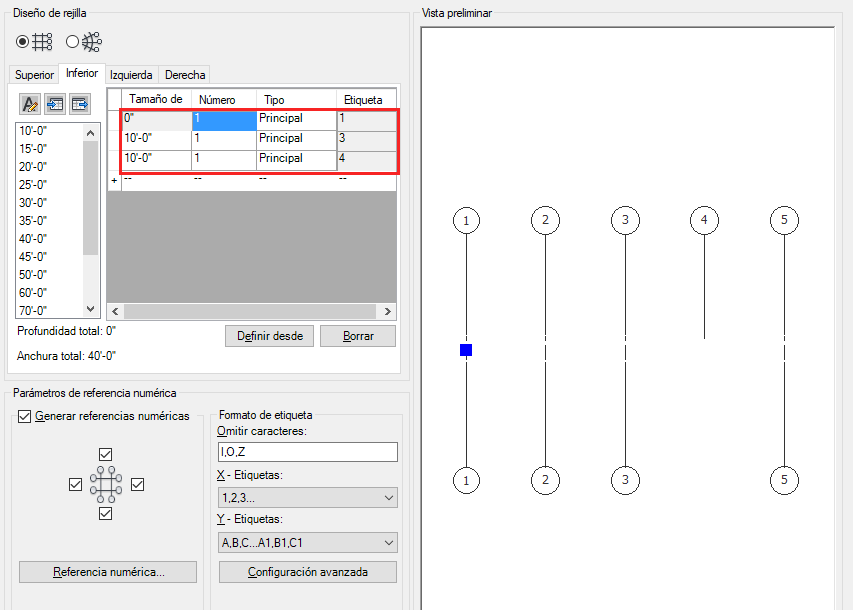

5. En caso contrario, complete la parte inferior de la rejilla, hasta que cuente con un hueco de rejilla menos con respecto a la parte superior (debe realizar esta operación porque la línea de rejilla final siempre se dibuja en ambos lados). En este ejemplo, hemos agregado 4 huecos (5 líneas de rejilla) para la parte superior. Si desea tener un hueco menos para la parte inferior, agregue únicamente tres huecos para la dicha parte:

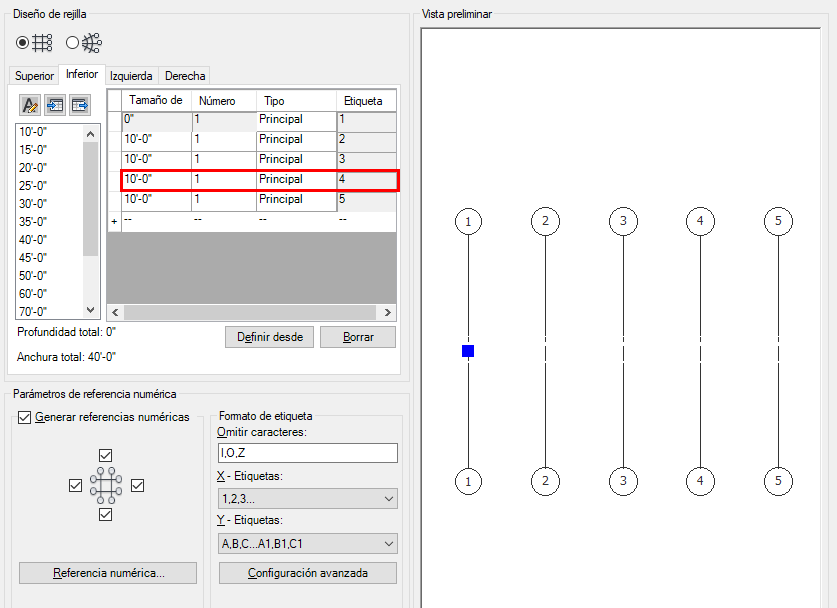

6. Para omitir una línea, debe ampliar el hueco hasta doblar su tamaño. Por ejemplo, si desea omitir la línea de rejilla 2, debe doblar el primer hueco de 3000 mm a 6000 mm:



   De este modo, el primer hueco se extiende dos huecos hacia la parte inferior, obteniendo cuatro líneas de rejilla, en lugar de cinco. Ahora puede pasar a la ficha Izquierda para editar el otro eje de la rejilla o bien pulsar Intro para colocar la rejilla en el dibujo.

   Nota: Asimismo, puede realizar el proceso en orden inverso y crear el conjunto de líneas de rejilla completo en la ficha Superior, copiarlo y pegarlo en la ficha Inferior y, a continuación, eliminar y editar filas según sea preciso.
