- Seleccione la
. También puede seleccionar la herramienta Rejilla de pilares personalizada mejorada en la paleta de herramientas Diseño.

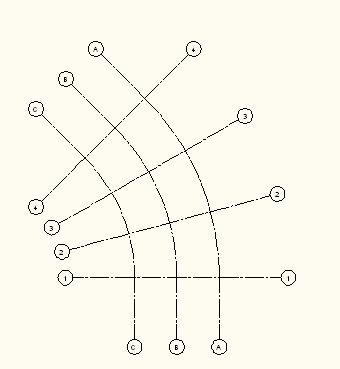

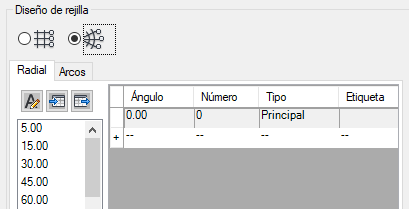

- En el cuadro de diálogo Rejilla de pilares, pulse el botón de opción Radial.
- Haga clic en la ficha Radial.
- Para agregar el primer hueco a la rejilla, especifique el ángulo deseado (por ejemplo, 15°) y haga clic en el valor correspondiente de la lista de valores situada a la izquierda. Consejo: Es posible editar directamente el valor del ángulo del hueco después de agregarlo o bien editar la lista de valores predeterminados preconfigurados.
- Para una rejilla con ángulos regulares, están disponibles las opciones de generación de huecos siguientes:
- En Número, especifique el número de huecos de rejilla que quiere ver en la rejilla. De este modo se generará el número especificado de huecos con el mismo ángulo. Éste es el método más rápido, pero no permite definir tipos de numeración de rejilla distintos para líneas individuales, ni cambiar la anchura de un hueco específico una vez insertado.
- Haga clic en la parte derecha de la última fila. Esto permite agregar una fila con los mismos parámetros que la última línea. Consejo: También es posible seleccionar una fila entera (para ello, haga clic en la parte izquierda de la fila), hacer clic con el botón derecho y usar los comandos Copiar y Pegar.
- En Tipo, seleccione si la línea de rejilla que limita con el hueco se debe etiquetar como línea primaria o secundaria. De forma predeterminada, las líneas se etiquetan como primarias Nota: La columna Etiqueta es una columna de sólo lectura en la que se muestra la etiqueta de la rejilla de la línea de rejilla asociada. Puede modificar el etiquetado de la rejilla bajo Parámetros de referencia numérica.
- Especifique un valor para el radio interior de la rejilla.
- Defina si la rejilla se debe crear en sentido horario o en sentido antihorario.
- A continuación, seleccione la ficha Arcos y agregue huecos de rejilla siguiendo el mismo proceso.
- Si es preciso, defina otras propiedades para la rejilla:
- Pulse Intro e inserte la rejilla en el dibujo.
De este modo, se establecerá la distancia de hueco de la rejilla.
