Procedimiento para insertar conector de cables de punto a punto

Utilice la herramienta Insertar conector desde la Vista de posición para vincular una lista de cables de conector desde Inventor y, a continuación, coloque los conectores en el dibujo de Conjunto de herramientas AutoCAD Electrical.

1. Haga clic en la ficha Proyectogrupo Herramientas de proyectoAdministrador. Buscar

2. En el Gestor de proyectos, haga clic en la ficha Vista de posición.

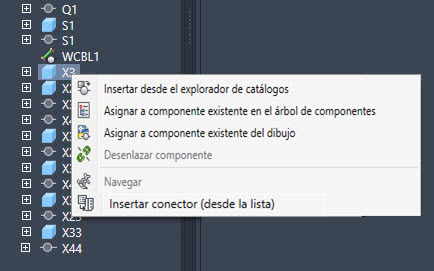

3. En la ficha Vista de posición, haga clic con el botón derecho en la pieza de Inventor y en Insertar conector (desde la lista).

   Nota: La pieza de Inventor debe ser un componente de categoría de conector o un componente no categorizado; de lo contrario, la opción no se activa.
4. En el cuadro de diálogo Selección de conector, defina los conectores que desea insertar en el dibujo. Si el conector se inserta o se ha insertado previamente en el proyecto, aparece una 'x' en la columna Insertados.
   • (Opcional) Especifique si desea generar el conector usando un espaciado de polo fijo, o si se debe comprimir o expandir para hacer coincidir los polos con las intersecciones de cables subyacentes.
   • (Opcional) Especifique si va a insertar todo el conector de una sola vez o si va a hacerlo manualmente, polo por polo, con una opción para insertar espaciadores o para partir el conector en dos o más piezas.
   • (Opcional) Haga clic en los botones Girar o Cambiar para cambiar la visualización del símbolo del conector.
   • (Opcional) Haga clic en Detalles para obtener más opciones para definir los parámetros de tamaño, forma y visualización de los símbolos de conector generados paramétricamente.
5. Seleccione los conectores que desea insertar en la lista y haga clic en Insertar.
6. En el dibujo, haga clic en el punto de inserción de cada conector.
7. En el cuadro de diálogo Selección de conector, continúe con la selección de los conectores que desea insertar en el dibujo.
8. Cuando todos los conectores estén insertados en el dibujo, haga clic en Enlazar con cable.
   Nota: Pueden insertarse conectores en el dibujo y añadir cables posteriormente. Si desea añadir cables, abra el cuadro de diálogo Selección de conector y haga clic en Conectar por cable.
