Haga clic en la ficha Desplazamientos del cuadro de diálogo Propiedades de la barra para abrir el siguiente elemento:

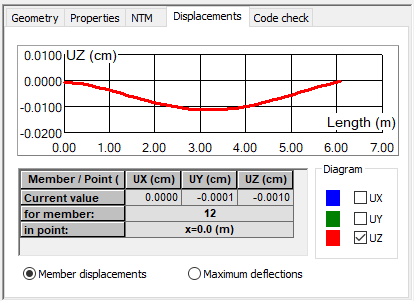

En la parte superior del cuadro de diálogo, se muestra un diagrama de la cantidad seleccionada. El campo puede mostrar un diagrama de una sola cantidad. Los diagramas se redibujan si cambia el caso de carga.
La tabla muestra los siguientes tipos de desplazamientos:
- Desplazamiento de la barra
- Flecha máxima
Cuando se selecciona Desplazamiento de la barra, Robot muestra los valores de los desplazamientos globales UX, UY, UZ en el punto con la coordenada indicada en la barra. Al hacer clic en el campo En el punto y mover el ratón al diagrama de la parte superior, aparece una línea vertical que permite definir el valor de la coordenada para la que desea obtener los valores relevantes.
Tras hacer clic en el campo Para la barra y mover el ratón al visor gráfico, al seleccionar otra barra con el ratón se actualiza el contenido del cuadro de diálogo Propiedades de la barra según la selección actual.
Cuando se selecciona Flechas máximas, la tabla muestra los valores máximos de la cantidad seleccionada, así como la ubicación del punto para el que se alcanza el valor máximo.
