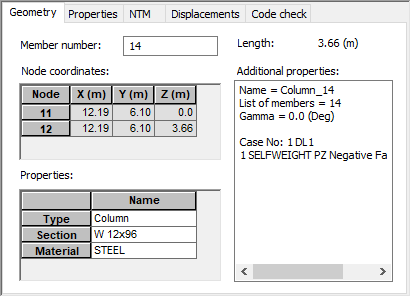

Haga clic en la ficha Geometría del cuadro de diálogo Propiedades de la barra para visualizar lo siguiente:
En Barra n.º, puede seleccionar una barra de las siguientes formas:
- Gráficamente; haga clic en el elemento en la vista de la estructura.
- Introduzca el número de barra en el campo.
En la ficha, se muestra la siguiente información:
- Número de la barra.
- Longitud de la barra.
- Número y coordenadas de los nudos de la barra en formato de tabla. (No se pueden cambiar las coordenadas de nudo).
- Tipo de barra, nombre de sección y material: estos parámetros se pueden cambiar en la tabla. Los cambios se limitan a los tipos definidos de barras, secciones y materiales. Debe hacer clic en Aplicar para confirmar un cambio.
- Las propiedades adicionales muestran los siguientes datos (que no se pueden modificar) que describen una barra:
Ángulo gama: valor de ángulo con su unidad.
Excentricidades: nombre del tipo de excentricidad.
Relajaciones: nombre del tipo de relajación, código de relajación.
Refuerzo - inicio: nombre del tipo de refuerzo.
Refuerzo - fin: nombre del tipo de refuerzo.
Suelo elástico: nombre del tipo de suelo elástico y valor del coeficiente de suelo elástico.
Compresión/tracción: barras que funcionan solo para la compresión o la tracción.
Cortante: barras en las que se reconoce la influencia del cortante en la deformación.
Cable: nombre de tipo de cable, los valores del área de sección de cable y el valor de fuerza.
