Esta opción define relajaciones lineales en estructuras de pletina-lámina. La opción de grado de libertad relajado para elementos finitos superficiales define las uniones bloqueadas entre paneles de pletinas y láminas. Abra el cuadro de diálogo Relajaciones lineales mediante cualquiera de los siguientes métodos:
- Haga clic en Geometría > Atributos adicionales > Relajaciones lineales.
- Haga clic en
.
Las relajaciones lineales se pueden definir en los siguientes elementos:
- Líneas de curva de nivel
- Bordes de objetos (generados mediante opciones de extrusión o revolución)
- Bordes de corte generados a partir de la combinación de objetos
Las relajaciones se pueden definir en elementos de paneles o muros seleccionados de objetos que se han generado durante las operaciones de edición.
Las relajaciones entre elementos finitos superficiales utilizan elementos finitos adicionales de un nuevo tipo de DSC (discontinuidad). Son elementos lineales de dos o tres nudos que implementan la discontinuidad con la rigidez especificada en una malla de elementos finitos superficiales. Los elementos de este tipo definen relajaciones o relajaciones unilaterales con elasticidad especificada.
Si se han definido relajaciones lineales entre paneles en una estructura, los resultados de la tabla de resultados de elementos finitos (que pertenecen a los paneles en los que se ha definido una relajación) se muestran para los puntos de cálculo. Los puntos de cálculo son los nudos generados mediante el algoritmo DSC, que es la base para calcular estructuras con relajaciones lineales.
Para visualizar los números de puntos de cálculo, seleccione Números de los nudos de cálculo en la ficha Nudos del cuadro de diálogo Mostrar (la opción Vista > Mostrar).
En Robot, es recomendable utilizar elementos superficiales de tres y cuatro nudos. Si se utilizan elementos superficiales de seis y ocho nudos para la generación de mallas, es posible que la opción de relajación lineal no funcione correctamente.
Se define una dirección de relajación en el sistema de coordenadas local especificado por una línea de borde resaltada y un plano de elementos finitos del panel seleccionados.

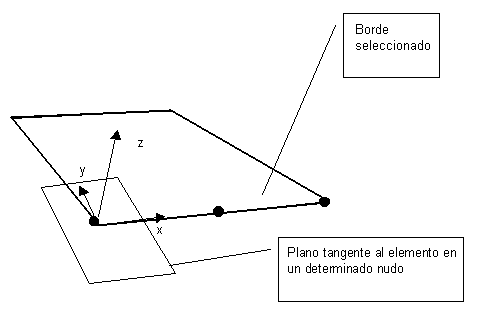

Las direcciones locales de una relajación se definen mediante la selección de los bordes. Observe la siguiente imagen.
Donde:
x es la dirección tangencial a un borde.
y es la normal de dirección con respecto a un borde en un plano tangencial.
z es la normal de dirección con respecto a un elemento.
Pletina: Uz, Hx
Lámina: Ux, Uy, Uz, Hx
Para el resto de tipos de estructura (estructuras de barras), esta opción no está disponible.
Consulte también Inestabilidad que puede producirse durante el cálculo de una estructura, incluidas las relajaciones lineales.

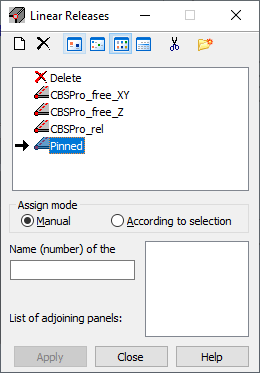

La parte superior del cuadro de diálogo Relajaciones lineales presenta lo siguiente:
: permite definir un nuevo tipo de relajación lineal.
: permite suprimir el tipo de relajación lineal de la lista activa.
,
,
y
: muestra la lista de relajaciones lineales activas como iconos grandes o pequeños o una lista corta o larga.
: permite suprimir de la lista activa todos los tipos de relajación lineal que no se encuentran en la estructura.
: permite abrir el cuadro de diálogo Base de etiquetas.
Puede definir la relajación lineal de estas dos formas:
- Resalte un borde en la que se haya definido una relajación (mediante Modo de asignar: Manual).
En el cuadro de diálogo, hay un campo para definir las líneas de borde en las que se ha definido una relajación. Otro campo incluye una lista de paneles o muros de objetos adyacentes al borde resaltado. Para definir una relajación lineal, realice lo siguiente:
- Seleccione un tipo de relajación lineal.
- Introduzca o resalte una línea de borde. Si el campo Nombre (n°) del borde está activo, el cursor cambia de forma y la opción de seguimiento de borde está activada.
- Si se selecciona un borde, los paneles adyacentes al borde seleccionado se introducen en el campo Paneles adyacentes. Deben seleccionarse (mediante las opciones adecuadas) los paneles en los que se va a definir una relajación lineal. Además, los paneles adyacentes se pueden seleccionar gráficamente.
- Haga clic en Aplicar.
- Seleccione el borde en el que se ha definido una relajación lineal (mediante Modo de asignar: Según la lista).
En el cuadro de diálogo se encuentra un campo que contiene una lista de los bordes seleccionados. Para definir una relajación lineal, realice lo siguiente:
- Designe una arista.
- Haga clic en Aplicar.
La relajación lineal se asigna a todos los bordes seleccionados. Con esta opción, puede suprimir fácilmente relajaciones lineales en muchos bordes.
Para suprimir una relajación lineal de la estructura, realice lo siguiente:
- Haga clic en
en la lista de relajaciones lineales activas. - Seleccione un objeto de la estructura del que desea suprimir la relajación lineal.
No se puede modificar este tipo de relajación lineal; se asigna de la misma forma que la relajación a un elemento de estructura.
Una vez añadida la nueva relajación lineal, se muestra su símbolo.
