Utilice esta opción para realizar análisis detallados de las barras de la sección en I, laminadas o soldadas. Para acceder a esta opción, haga clic en el botón Detallado del cuadro de diálogo Resultados detallados de la norma EC3.
Los siguientes tipos de análisis se realizan de forma independiente y se ejecutan por separado según los requisitos definidos en el EUROCÓDIGO 3:
- Estabilidad del alma en cortante (capítulo 5.6)
- Estabilidad del alma en compresión (capítulo 5.7)
- Interacción cortante/flexión/compresión (capítulo 5.6.7)
- Estabilidad del ala comprimida (capítulo 5.7.7)
- Verificación de los rigidizadores (capítulo 5.7.6).

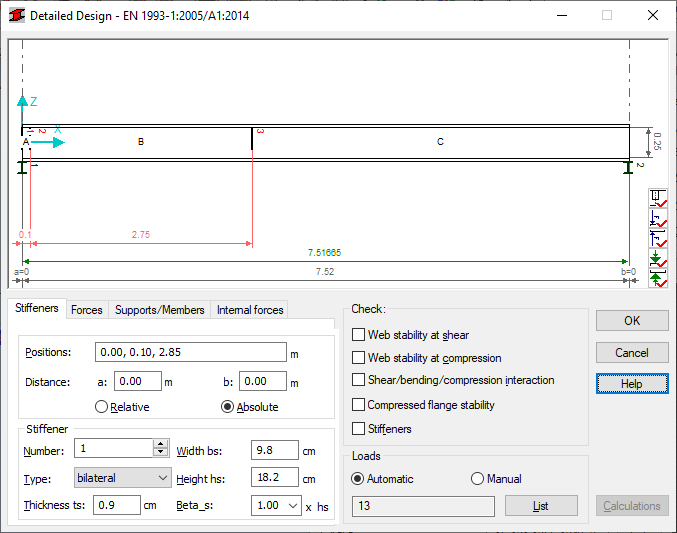

El cuadro de diálogo se divide en varias partes.
- La parte superior del cuadro de diálogo contiene una representación esquemática de la barra que incluye las dimensiones; los siguientes iconos se encuentran en la esquina inferior derecha del dibujo:
Activa o desactiva la presentación de nervios, números de nervios, numeración de paneles y distancias entre nervios.
Activa o desactiva la presentación de las fuerzas que actúan en el ala superior de la barra, su numeración y la distancia entre las fuerzas.
Activa o desactiva la presentación de las fuerzas que operan en el ala inferior de la barra, su numeración y la distancia entre las fuerzas.
Activa o desactiva la presentación de apoyos/barras adyacentes ubicadas en el ala superior de la barra, su numeración y la distancia entre los apoyos/barras adyacentes.
Activa o desactiva la presentación de apoyos/barras adyacentes ubicadas en el ala inferior de la barra, su numeración y la distancia entre los apoyos/barras adyacentes.
- El cuadro de diálogo contiene estas cuatro fichas: Rigidizadores, Fuerzas, Apoyos/Barras y Esfuerzos internos.
- El cuadro de diálogo incluye los campos siguientes: Verificación y Cargas.
