Esta opción define uniones rígidas en una estructura. Las uniones rígidas se utilizan para modelar elementos rígidos de estructura elásticas (definición de un cuerpo rígido en una estructura). Los desplazamientos y rotaciones definidos para un vínculo rígido se pueden limitar a determinados grados de libertad.
Información básica sobre la definición de uniones rígidas en una estructura:
- Requieren la definición de nudos adicionales.
- Actúan entre los nudos. Pueden unir cualquier tipo de elemento finito (elementos de barra o lámina).
- Las uniones rígidas solo se pueden utilizar en estructuras que utilicen grados de libertad de rotación.
Definir un vínculo rígido entre nodos es lo mismo que especificar condiciones de compatibilidad de vínculos rígidos con respecto a todos los desplazamientos en estos nodos. Todos los nudos unidos a un nudo principal constituyen un grupo de nudos comparable al cuerpo rígido.
Por ejemplo, es posible que se bloqueen los desplazamientos lineales, mientras que se permiten las rotaciones. El primer nudo es el nudo principal, mientras que los restantes son los nudos secundarios.

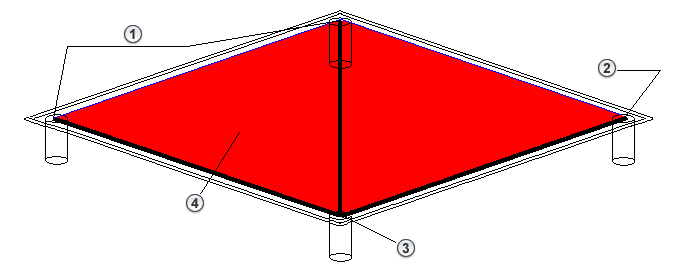

El uso de uniones rígidas se puede ilustrar mediante la definición de un suelo rígido en su plano, mientras que, en la dirección perpendicular al plano de suelo, es flexible. Una unión rígida se define como una membrana rígida unida a un nudo principal, al que se enlazan nudos secundarios con un conjunto de grados de libertad seleccionado. (Para alcanzar la rigidez completa, deben seleccionarse todos los grados de libertad de los nudos secundarios). Cuando se utilizan uniones rígidas, es posible modelar una membrana (consulte la imagen siguiente); se liberan las direcciones UZ RX RY RZ en los nudos secundarios.
- Nudo secundario 1
- Nudo secundario 2
- Nudo principal
- Cuerpo rígido

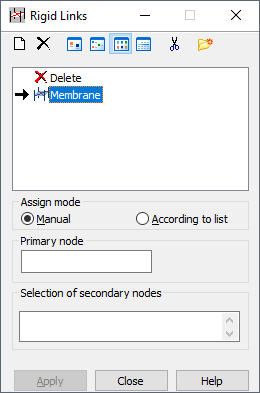

Abra el cuadro de diálogo Uniones rígidas para definir las uniones rígidas de la estructura mediante uno de los siguientes métodos:
- Haga clic en Geometría > Atributos adicionales > Uniones rígidas.
- Haga clic en
.
El cuadro de diálogo Uniones rígidas presenta los siguientes elementos:
- Campo para los tipos de unión rígida definidos.
- Campo de nudo principal; campo Selección de nudos secundarios para una definición manual (consulte la siguiente imagen con tres nudos secundarios).
- Nudo secundario 1
- Nudo secundario 2
- Nudo secundario 3
- Nudo principal
- Campo de nudo principal y parámetros (vector de conexión y radio de alcance) para definir uniones rígidas según la lista (consulte la imagen siguiente con un nudo principal y dos nudos secundarios dentro de un rango definido). Todos los nudos del rango definido son nudos secundarios de la unión rígida.
- Nudo principal
- Nudo secundario 1
- Nudo secundario 2
- Vector
- Rango
- Botones estándar (Aplicar, Cerrar y Ayuda).
En la parte superior del cuadro de diálogo, se encuentran los siguientes elementos:
: establece una Definición - unión rígida.
: suprime un tipo de unión rígida de la lista activa.
,
,
y
: muestra la lista de uniones rígidas activas como iconos grandes o pequeños o una lista corta o larga.
: suprime de la lista activa todos los tipos de unión rígida que no se encuentren en la estructura.
: abre el cuadro de diálogo Base de etiquetas.
Un nudo se puede definir como nudo secundario solo en una unión rígida. Por lo tanto, la siguiente notación no es correcta:
1 2 3 4 LIN 10
1 6 7 LIN 9
Al igual que con otros atributos, la definición de una unión rígida consta de estos dos pasos:
- Definición de un tipo de unión rígida
Si la lista de tipos de uniones rígidas activos está vacía o se va a añadir un nuevo tipo de unión rígida a la lista activa, haga clic en la opción para definir una nueva unión rígida:
- Si no se selecciona ninguno de los tipos de unión rígida, al hacer clic en , se abre el cuadro de diálogo para definir un nuevo tipo de unión rígida. Los campos se rellenan con la última definición de unión rígida (excepto el campo NOMBRE) o se establecen los parámetros por defecto.
- Si se selecciona un tipo de unión rígida, al hacer clic en , se abre el cuadro de diálogo para definir un nuevo tipo de unión rígida. Todos los campos, excepto Nombre, se rellenan con el tipo resaltado.
También puede abrir el cuadro de diálogo para definir una nueva unión rígida. Para ello, haga doble clic en un elemento en la lista de uniones rígidas. Se abre el cuadro de diálogo Definición - unión rígida con todos los campos rellenados según el tipo de unión rígida seleccionado. Haga clic en Añadir (o pulse <INTRO>) para añadir (actualizar) el nuevo tipo de unión rígida a la lista. Si el nombre no cambia, aparece un mensaje de advertencia.
- Si no se selecciona ninguno de los tipos de unión rígida, al hacer clic en
- Definición de una unión rígida en una estructura.
Para suprimir una unión rígida de la estructura, realice lo siguiente:
- Haga clic en
en la lista de uniones rígidas activas.
- Seleccione un objeto de la estructura de la que desea suprimir la unión rígida.
No se puede modificar este tipo de unión rígida; se asigna del mismo modo que las propiedades de la unión rígida a un elemento de la estructura.
Una vez añadida la nueva unión rígida, se muestra su símbolo.
