Tablas de datos y resultados

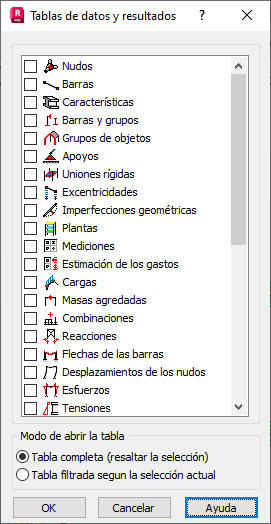

El cuadro de diálogo Tablas de datos y resultados permite seleccionar tablas para la presentación de datos o resultados de cálculo.

Acceso

• Haga clic en Ver Tablas.
• Haga clic en Tablas en el menú contextual.
• Haga clic en .

Elementos del cuadro de diálogo

Tablas de datos

Puede seleccionar los siguientes tipos de tablas de datos:

• Tabla de nudos
• Tabla de barras
• Tabla de propiedades de sección
• Tabla de barras y grupos utilizados en el dimensionamiento de estructuras
• Tabla de apoyos de estructuras
• Tabla de uniones rígidas
• Tabla de excentricidades
• Tabla de materiales (no disponible actualmente)
• Tabla de imperfecciones geométricas
• Tabla de plantas de estructura
• Tabla de conjunto de datos (medición de los materiales) y presupuesto estimatorio
• Tabla del presupuesto estimatorio
• Tabla de cargas
• Tabla de masas agregadas
• Tabla de combinaciones
• Tabla de paneles
• Tabla de sólidos

Tablas de resultados

Puede seleccionar los siguientes tipos de tablas de resultados:

• Tabla de reacciones
• Tabla de flechas de la barra
• Tabla de desplazamiento de nudos
• Tabla de esfuerzos
• Tabla de tensiones
• Tabla con los resultados del análisis dinámico de una estructura (vibraciones propias)
• Tabla de resultados del análisis de pandeo de la estructura
• Tabla de valores de fuerzas pseudoestáticas
• Tabla de resultados del análisis temporal
• Tabla de resultados de sólidos
• Tabla de resultados de pletinas y láminas
• Tabla de resultados de armaduras de pletinas y láminas
• Tabla con los resultados de armaduras teóricas (requeridas) para barras de hormigón armado
• Tabla con los resultados reducidos para pletinas y láminas
• Tabla con los resultados del historial de plastificación

Modo de abrir la tabla

Las siguientes opciones ubicadas en la parte inferior del cuadro de diálogo especifican cómo se abren las tablas de datos o resultados:

• Tabla completa (resaltar la selección): si se selecciona esta opción, se abre toda la tabla (completa). Las filas asignadas a los nudos, barras u objetos seleccionados se resaltan.
• Tabla filtrada según la selección actual: si se selecciona esta opción, solo se muestran las filas asignadas a los nudos, barras u objetos seleccionados.

Nota: Si se muestra una tabla de resultados y esta no contiene resultados de cálculo de estructura actuales, Robot inicia automáticamente el análisis de la estructura y calcula las cantidades seleccionadas.

Consulte también el siguiente tema:

Tablas
