Interfaz de Copiar diseño

Obtenga información sobre la interfaz de Copiar diseño.

Copiar diseño ahora es un cuadro de diálogo no modal con una barra de herramientas que puede permanecer abierto mientras se utiliza Vault Client para introducir otros comandos y añadir los archivos que desea copiar.

Hay tres secciones principales del cuadro de diálogo Copiar diseño.

Las teclas de acceso directo están disponibles para todas las opciones del cuadro de diálogo Copiar diseño.

Barra de herramientas

La barra de herramientas se compone de cinco menús: Archivo, Ver, Acciones, Opciones y el menú Ayuda.

Menú Archivo
Exportar	Permite exportar el archivo a la ubicación deseada. Puede especificar la ubicación y el formato del archivo en el cuadro de diálogo Guardar como.
Añadir archivos	Permite añadir los archivos que desea copiar a la vista principal. Consulte Copiar diseño: añadir archivos para obtener más información.
Borrar nodo raíz	Puede eliminar el nodo raíz y todos sus nodos secundarios del cuadro de diálogo con la opción Borrar nodo raíz del menú de clic derecho. Esta opción solo está disponible si selecciona el nodo raíz.
Ejecutar copia	Cuando lo haya configurado todo, haga clic en Crear copia para iniciar la operación de copia. Antes de realizar la operación de copia, Copiar diseño comprueba si el nombre de archivo está duplicado, así como los permisos de usuario de la carpeta.
Salir	Haga clic aquí para salir del cuadro de diálogo Copiar diseño.

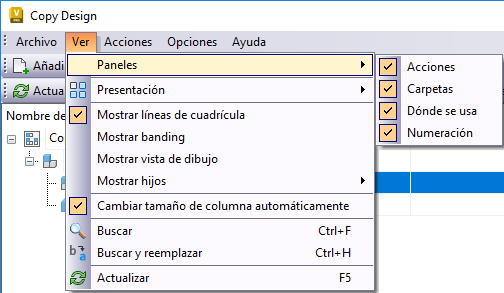

Menú Ver
Paneles	Permite seleccionar los paneles que desea mostrar en el cuadro de diálogo Copiar diseño.

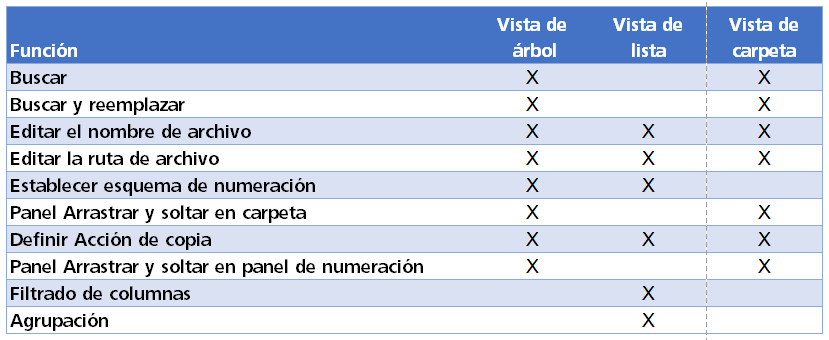

Presentación	Permite personalizar el aspecto de la rejilla principal. Puede seleccionar entre tres vistas: Vista de árbol: muestra el ensamblaje en una configuración de organización que muestra la jerarquía del ensamblaje y los archivos asociados en el proceso de copia. Permite comprender la relación de todos los archivos relacionados con el proceso de copia. Las siguientes operaciones están disponibles en la vista de árbol: Buscar, Buscar y reemplazar, editar el nombre de archivo, editar la ruta de archivo, Establecer esquema de numeración, arrastrar y soltar al panel Numeración, definir Acción de copia y arrastrar y soltar al panel Carpeta. Vista de lista: muestra todos los archivos asociados con el archivo seleccionado en el proceso de copia. Las siguientes operaciones están disponibles en la vista de lista: editar el nombre de archivo, editar la ruta de archivo, Definir esquema de denominación, definir Acción de copia, filtrado de columnas y agrupación. Vista de carpeta: muestra la carpeta de destino donde se colocan los archivos nuevos una vez completado el proceso de copia. Las siguientes operaciones están disponibles en la vista de carpeta: Buscar, Buscar y reemplazar, editar el nombre de archivo, editar la ruta de archivo, arrastrar y soltar al panel Numeración, configurar Acción de copia y arrastrar y soltar al panel Carpeta.
Mostrar líneas de rejilla	Seleccione esta opción para activar o desactivar la visualización de las líneas de la rejilla.
Mostrar banding	Seleccione esta opción para activar o desactivar la visualización de las bandas de colores alternos en la rejilla.
Mostrar vista de dibujo	Por defecto, se copiarán el modelo seleccionado y todos los dibujos asociados. Si la opción Vista de dibujo está activada, el modo de vista muestra todos los dibujos asociados, lo que le permite configurar la operación de copia en función de los dibujos. Los dibujos ahora se pueden ver en la carpeta Documentación. Seleccione la vista de árbol para mostrar la carpeta. Nota: El estado Automático indica que el dibujo vinculado al archivo recibirá la misma acción que el archivo asociado. Por ejemplo, si un archivo está marcado para que se copie, el dibujo asociado recibe el mismo nombre de archivo nuevo y se guarda en la misma ubicación durante el proceso de copia.
Mostrar descendientes	Seleccione si desea visualizar u ocultar los archivos asociados de modelo y los archivos de biblioteca en la vista de copia. Por defecto, todos los archivos de la biblioteca y los archivos asociados se definen para que se copien. Sin embargo, puede asignar diferentes acciones de copia a los archivos hijos visualizándolos en la vista Copiar diseño. En el menú Mostrar descendientes, seleccione los tipos de archivos hijos que desea visualizar mediante la selección de una o ambas casillas de verificación: Archivos adjuntos Seleccione Archivos asociados para ver todos los archivos asociados. Nota: Los archivos con las clasificaciones Representación de diseño y Visualización de diseño no se copian ni se ven en Copiar diseño. Incluir archivos de biblioteca Seleccione Incluir archivos de biblioteca para ver todos los archivos de biblioteca asociados.
Cambiar tamaño de columna automáticamente	Seleccione esta opción para activar o desactivar la opción que cambia automáticamente el tamaño de las columnas para ajustarse al área de visualización disponible.
Buscar	Seleccione esta opción para buscar texto. Puede buscar texto en la rejilla principal o en el panel de numeración.
Buscar y reemplazar	Permite buscar el texto deseado y reemplazarlo por otro. Puede realizar esta operación en la ventana principal o en el panel de numeración.
Actualizar	Actualice la vista principal de la copia de diseño para ver los cambios más recientes realizados en los archivos o en la estructura de diseño. Nota: Si los archivos dependientes están ocultos, aparece el mensaje siguiente: "Algunos de los hijos del objeto añadido son inaccesibles". Un administrador debe proporcionar acceso a los archivos dependientes. Tras obtener acceso, actualice la vista principal de Copiar diseño.

Menú Acciones
Copiar todo	Seleccione Copiar todo para designar todos los archivos de la vista principal que se van a copiar.
Copiar nodos superiores	Puede copiar varios árboles de diseño con un solo comando. Si selecciona Copiar nodos superiores, se definirán todos los componentes de nivel superior que se van a copiar.
Copiar	Seleccione esta opción para copiar los archivos seleccionados en la rejilla principal. Mantenga presionada la tecla CTRL para seleccionar varios archivos a la vez.
Copiar a	Seleccione esta opción para copiar los archivos seleccionados en la rejilla principal en una ubicación específica. Mantenga presionada la tecla CTRL para seleccionar varios archivos a la vez. Consulte Copiar a para obtener más información.
Copiar ramificación	Permite copiar una ramificación entera con todos los archivos sin modificar la estructura de carpetas original.
Copiar ramificación a	Permite copiar una ramificación entera en una carpeta específica sin modificar la estructura de carpetas original.
Reutilizar	El archivo se reutiliza sin crear una copia. Este método es de gran utilidad para minimizar los duplicados de un archivo que se debe utilizar en más de una ubicación de un diseño. Los archivos reutilizados no se renombran con cualquier esquema de numeración asignado y conservan todas las propiedades originales.
Reutilizar todo	Permite aplicar la acción de reutilización en todos los archivos de la rejilla principal.
Reutilizar ramificación	Permite aplicar la acción de reutilización al archivo seleccionado y a toda la estructura de archivos debajo de él. Los archivos especificados se reutilizan en la estructura de destino y no se crea ninguna copia.
Reemplazar	Permite reemplazar el archivo seleccionado con otro archivo. El nombre del archivo copiado cambia al nombre del archivo de reemplazo. El mismo archivo pueden copiarse en varias ubicaciones. Nota: La copia pendiente de un archivo que se puede utilizar como reemplazo. Consulte Reemplazar para obtener más información.
Excluir	Define la acción Excluir en los archivos seleccionados. Esta acción solo se puede utilizar en archivos de documentación padre. Si se define en cualquier otro archivo de la estructura, el archivo se reutilizará durante la operación de copia. Los archivos marcados con el estado Excluir no se copian ni reutilizan.
Ir a	Una vez completada la operación de copia, puede abrir la carpeta de origen o la de destino con las opciones situadas en el menú de botón derecho.

Menú Opciones
Esquemas de numeración	Seleccione Esquemas de numeración para definir los esquemas de asignación de nombres válidos para utilizar en la configuración de Copiar diseño. También se puede definir el esquema de numeración por defecto. Consulte Copiar diseño: esquemas de numeración para obtener más información.
Reglas de acciones	Seleccione esta opción para crear, editar y suprimir reglas relacionadas con las operaciones de copia. Cada conjunto de reglas contiene un número de comportamiento de archivo y los parámetros de propiedad que se pueden aplicar al archivo copiado en función del archivo de origen. Consulte Copiar diseño: reglas de acciones para obtener más información acerca de la creación y la edición de reglas.
Copiar padres automáticamente	Cuando la opción Copiar padres automáticamente está activada, también se copia el padre de cualquier componente copiado. Nota: Si desactiva esta opción, los ensamblajes de origen que se estén editando incluirán la nueva pieza copiada.
Vincular los dibujos y el modelo	Cuando se selecciona, el dibujo conectado a un modelo se copia en la misma ubicación y comparte el mismo nombre de archivo nuevo que el modelo. La acción automática se define en el dibujo. Nota: Si hay más de un dibujo asociado con el modelo, el proceso de copia le indicará un error que dice que los dos dibujos no pueden tener el mismo nombre, y el proceso de copia no se ejecutará. Excluya o cambie el nombre de uno de los dibujos para resolver el error.
Eliminar todos los archivos asociados	Cuando se selecciona, todos los archivos asociados se eliminan de los archivos que se acaban de crear. Por defecto, todos los archivos asociados se asociarán al nuevo archivo.
Objetos de lista de materiales	Eliminar todos los objetos de la lista de materiales: cuando esta opción está activada, la información de la lista de materiales de los archivos recién creados se elimina durante la copia. Eliminar objetos de la lista de materiales solo de padres: cuando esta opción está activada, la información de la lista de materiales de los archivos padre recién creados se elimina durante la copia. Por defecto, la opción Eliminar objeto de la lista de materiales solo de padres está activada. Nota: Estos archivos no se podrán asignar a un artículo hasta que se actualicen en la aplicación de CAD.
Seleccionar referencias	Por defecto, se copian todas las referencias de componentes. Cuando la opción Seleccionar referencias está activada, puede elegir las referencias de un componente que se copiarán. Nota: La selección múltiple no se activa al seleccionar la vista Seleccionar referencias. Cualquier referencia seleccionada debe tener una acción única. Consulte Seleccionar referencias para obtener más información acerca de la creación y la edición de reglas.

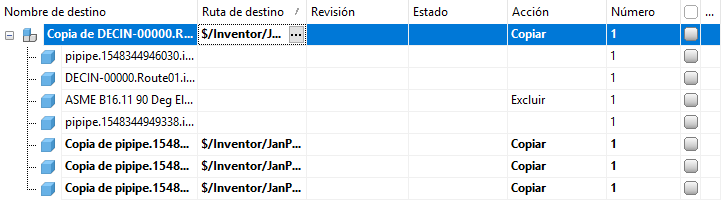

Vista principal de la rejilla

La vista principal de Copiar diseño muestra el nombre de los archivos disponibles para copiar, la carpeta de destino, la acción que se llevará a cabo en el archivo, la revisión y el estado del archivo, y el número de ejemplares (total) del archivo en la lista actual.

Consejo: Por defecto, los nombres de archivo de referencia se establecen en el nombre del archivo de destino cuando se asigna una acción. Puede ver el panel Numeración para identificar archivos por el nombre original o añadir Nombre de archivo (histórico) a la vista principal.

También puede administrar la copia de acciones y la personalización de la vista en la vista principal.

Panel de navegación

Simplifique la interfaz de copia de diseño desanclando paneles, cambiando la ubicación de anclaje o desactivando paneles para que no se muestren.

Hay cuatro paneles de navegación diferentes.

Dónde se usa	El panel Dónde se usa le permite realizar un seguimiento del origen de los objetos de copia y su destino. Dado que puede reemplazar archivos existentes con ejemplares de archivos sin validar que se están copiando, el ejemplar copiado puede tener varios destinos. Utilice la ficha Dónde se usa para asegurarse de que los archivos se copiarán en las ubicaciones correctas. Consulte Panel Dónde se usa para obtener más información.

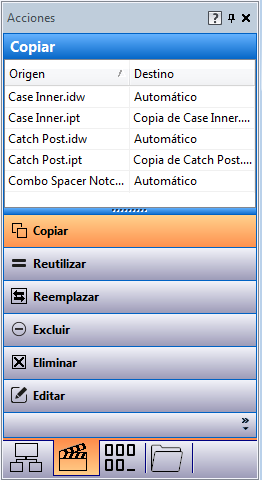

Acciones	El panel Acciones permite revisar las operaciones que están asignadas a los archivos en la vista principal. Una vez que haya configurado los archivos en la vista principal, puede utilizar el grupo Acciones para filtrar los archivos en función de su operación asignada. Las operaciones asignadas pueden ser copiar, reutilizar, reemplazar, excluir, eliminar o editar. Nota: También puede definir operaciones mediante la acción de arrastrar y soltar archivos desde la rejilla principal en la operación deseada, situada en el panel Acciones. Consulte Panel Acciones para obtener más información.
Numeración	El panel de numeración muestra todos los archivos que se han seleccionado para copiar. También muestra el original y el nombre nuevo de cada archivo seleccionado. La rejilla muestra las opciones de cambio de nombre en función de los esquemas de numeración disponibles. En la rejilla del panel Numeración, puede editar algunos campos individuales y los esquemas de numeración. Consulte Panel de numeración para obtener más información.
Carpetas	El panel Carpetas permite revisar las carpetas de origen y de destino para la operación de copia de diseño. Este es un método excelente para comprobar que se seleccionan los archivos necesarios y que se copian en la ubicación correcta. Puede agrupar los archivos seleccionados para operaciones en función de la ubicación de la carpeta. También puede arrastrar y soltar archivos entre las carpetas o desde la rejilla principal para realizar una copia. Consulte Panel Carpetas para obtener más información.

Cómo ocultar o mostrar paneles

En el cuadro de diálogo Copiar diseño, haga clic en Ver > Paneles.
Seleccione los paneles que desea mostrar en la interfaz de Copiar diseño.

Anclaje o desanclaje de paneles

Seleccione la barra de título de un panel anclado y arrástrelo fuera de la rejilla principal para desanclarlo.
Haga doble clic en la barra de título de un panel no anclado para volver a anclarlo automáticamente.

Configuración las preferencias de anclaje

Haga clic con el botón derecho en la barra de título del panel y seleccione una de las siguientes opciones:
- Flotante: permite desanclar el panel y moverlo a cualquier posición de la pantalla Copiar diseño.
- Anclar: permite volver a anclar un panel que se había definido en Flotante.
- Ocultar automáticamente: permite contraer automáticamente el panel cuando no está en uso. El icono aparece en el lado derecho de la interfaz y se puede hacer clic en él para abrir el panel.
- Cerrar: permite cerrar el panel y ocultarlo de la vista.
