Cette procédure permet d'ajouter une grille de poteaux à partir d'un outil de grille de poteaux. Vous pouvez créer une grille de poteaux radiale ou rectangulaire.

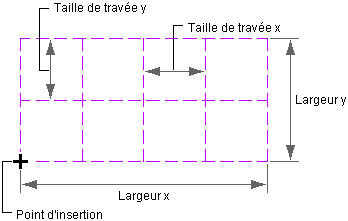

Grille rectangulaire

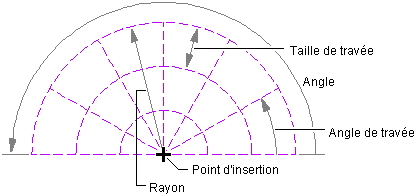

Grille radiale
- Ouvrez la palette d'outils qui vous intéresse et sélectionnez un outil de grille de poteaux de structure.
Vous pouvez également cliquer sur l'
.
- Dans la palette des propriétés, développez De base Général.
- Sélectionnez une forme (Rectangulaire ou Radiale).
- Développez Cotes.
- Si vous avez opté pour la forme rectangulaire, définissez les paramètres appropriés :
Pour... Action... définir la largeur de la grille développez Cotes et entrez une valeur dans X - Largeur. définir la profondeur de la grille développez Cotes et entrez une valeur dans Y - Profondeur. espacer les travées de façon régulière dans la grille le long de l'axe X développez Axe X, sélectionnez Espacer régulièrement comme type de positionnement et spécifiez le nombre de travées voulu. définir un espacement fixe pour les travées de la grille le long de l'axe X développez Axe X, sélectionnez Répéter comme type de positionnement et spécifiez une valeur pour la taille de travée. spécifier la distance de décalage à partir du point de départ le long de l'axe X de la grille développez Axe X et entrez une valeur dans le champ Décalage de début. La distance de décalage peut être utilisée pour réduire la taille de la grille. spécifier la distance de décalage à partir du point d'arrivée le long de l'axe X de la grille développez Axe X et entrez une valeur dans le champ Décalage de fin. La distance de décalage peut être utilisée pour réduire la taille de la grille. espacer les travées de façon régulière dans la grille le long de l'axe Y développez Axe Y, sélectionnez Espacer régulièrement comme type de positionnement et spécifiez le nombre de travées voulu. définir un espacement fixe pour les travées de la grille le long de l'axe Y développez Axe Y, sélectionnez Répéter comme type de positionnement et spécifiez une valeur pour la taille de travée. spécifier la distance de décalage à partir du point de départ le long de l'axe Y de la grille développez Axe Y et entrez une valeur dans le champ Décalage de début. La distance de décalage peut être utilisée pour réduire la taille de la grille. spécifier la distance de décalage à partir du point d'arrivée le long de l'axe Y de la grille développez Axe Y et entrez une valeur dans le champ Décalage de fin. La distance de décalage peut être utilisée pour réduire la taille de la grille. - Si vous avez opté pour la forme radiale, définissez les paramètres appropriés :
Pour... Action... définir la largeur de la grille développez Cotes et entrez une valeur dans X - Largeur. définir l'angle de la grille développez Cotes et entrez une valeur dans A - Angle. espacer les travées de façon régulière dans la grille le long de l'axe X développez Axe X, sélectionnez Espacer régulièrement comme type de positionnement et spécifiez le nombre de travées voulu. définir un espacement fixe pour les travées de la grille le long de l'axe X développez Axe X, sélectionnez Répéter comme type de positionnement et spécifiez une valeur pour la taille de travée. définir le rayon intérieur de la grille développez Axe X et indiquez le rayon intérieur voulu. spécifier la distance de décalage à partir du point d'arrivée le long de l'axe X de la grille développez Axe X et entrez une valeur dans le champ Décalage de fin. La distance de décalage peut être utilisée pour réduire la taille de la grille. espacer les travées de façon régulière dans la grille le long de l'axe Y développez Axe Y, sélectionnez Espacer régulièrement comme type de positionnement et spécifiez le nombre de travées voulu. définir un angle fixe pour les travées de la grille le long de l'axe Y développez Axe Y, sélectionnez Répéter comme type de positionnement et spécifiez une valeur pour l'angle de travée. définir l'angle de décalage calculé à partir de l'angle de début le long de la courbe X de la grille développez Axe Y et entrez une valeur dans le champ Décalage de l'angle de début. L'angle de décalage peut être utilisé pour réduire la taille de la grille. définir l'angle de décalage calculé à partir de l'angle de fin le long de la courbe X de la grille développez Axe Y et entrez une valeur dans le champ Décalage de l'angle de fin. La distance de décalage peut être utilisée pour réduire la taille de la grille. - Pour ajouter des poteaux au niveau des intersections de la grille au moment de l'insertion, développez Poteau et choisissez le style de l'élément de structure.
Si vous optez pour des poteaux, vous pouvez définir leurs dimensions :
- Décalage de début
- Décalage de fin
- Longueur logique
- Justifier
- Justifier avec l'étendue globale
Conseil : Après avoir spécifié les paramètres de votre choix, vous pouvez déplacer ou masquer la palette des propriétés de façon à agrandir la zone de dessin. - Dans la zone de dessin, spécifiez le point d'insertion de la grille de poteaux.
- Spécifiez l'angle de rotation de la grille et appuyez sur la touche Entrée.
- Continuez d'ajouter des grilles de poteaux, puis appuyez sur la touche Entrée.
