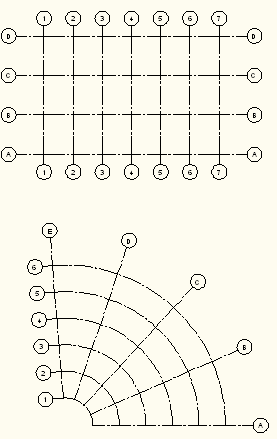

Vous pouvez créer une grille de poteaux avec des côtés symétriques en utilisant les outils de grille de poteaux.
Les grilles de poteaux ci-dessus sont insérées via un outil de la palette d'outils. Vous pouvez modifier leurs propriétés dans la palette des propriétés.
Types de positionnement des grilles de poteaux
Vous avez le choix entre trois types de positionnement différents permettant de gérer l'espacement des lignes d'une grille. Les types de positionnement des plans X et Y sont spécifiés séparément.
- Manuel : permet de définir la position de chaque ligne sur la grille de positionnement.
- Répéter (taille de travée fixe) : permet de définir un espacement équidistant entre les lignes de la grille de positionnement. Le nombre de lignes est déterminé par la taille de la grille. Lorsque la taille de la grille change, des lignes sont ajoutées ou supprimées en conséquence. La distance entre les lignes reste fixe.
- Espacer régulièrement : permet de spécifier le nombre de lignes dans la grille. L'espace entre les lignes est déterminé par la taille de la grille. Lorsque la taille de la grille change, l'espacement entre les lignes croît ou décroît en conséquence. Le nombre de lignes reste fixe.
Remarque : Par défaut, les grilles sont insérées avec des lignes à espacement régulier.
