Si vous avez besoin d'une forme personnalisée pour un poteau qui n'existe pas dans la palette des outils ou le catalogue des éléments de structure de votre application, vous pouvez créer un poteau avec un profil de dessin au trait défini par l'utilisateur. Vous pouvez utiliser les objets de dessin au trait fermé qui ne s'entrecoupent pas suivants comme profils de poteau :
- Cercle et rectangle
- Ellipse et spline
- Polyligne fermée Conseil : Vous pouvez insérer une définition de profil en tant que polyligne dans le dessin et l'utiliser comme profil du poteau.
- Tracez le dessin au trait pour le profil du poteau personnalisé.
- Cliquez sur l'
Poteau amélioré. - Sélectionnez le dessin au trait.
- Définissez le point d'insertion (de base) du poteau.
- Dans la boîte de dialogue Convertir en poteau, saisissez un nom pour le style de poteau.
- Si vous voulez supprimer le dessin au trait source pour le nouveau style, sélectionnez Effacer la géométrie de positionnement.
- Cliquez sur OK.

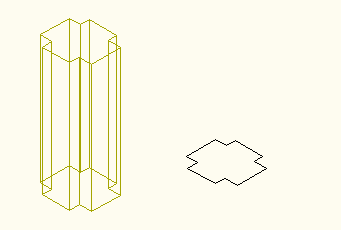

Le poteau est inséré dans le dessin. Un nouveau style de poteau est créé en même temps dans le Gestionnaire des styles.
- Utilisez la palette des propriétés pour changer la cote, l'emplacement et d'autres propriétés de l'occurrence de poteau, et utilisez le Gestionnaire des styles pour changer les règles de conception, les matériaux et les propriétés d'affichage pour le nouveau style, si cela est nécessaire.
