Le ringhiere sono oggetti che interagiscono con le scale e altri oggetti. È possibile aggiungere ringhiere a scale esistenti oppure creare ringhiere non associate.
Componenti di ringhiera
Le ringhiere possono comprendere parapetti, corrimani, pali, balaustri e una o più guide inferiori. Inoltre, alle ringhiere è possibile aggiungere blocchi personalizzati.

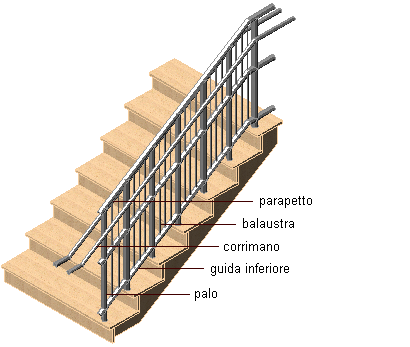

Componenti delle ringhiere
Forme di ringhiera
È possibile associare le ringhiere ad uno o ad entrambi i lati di una scala oppure disporle attorno ai pianerottoli. Inoltre, le ringhiere possono essere associate a qualsiasi tipo di oggetto AEC, come gli elementi massa. Tramite la conversione di una polilinea è possibile creare una ringhiera personalizzata. Le ringhiere possono quindi essere di varie forme ed essere ancorate ad una scala lineare, una scala con più pianerottoli, una scala a forma di U o una scala a chiocciola.
Ringhiere personalizzate
È possibile creare ringhiere personalizzate specificando blocchi e profili personalizzati da utilizzare per i singoli componenti di ringhiera. Per riutilizzare una parte personalizzata e creare ringhiere dettagliate, assegnare i profili ai componenti di ringhiera in base allo stile.
Stili di ringhiera e relative proprietà
Anziché modificare le proprietà di ogni singola ringhiera del disegno, è possibile utilizzare uno stile di ringhiera per il controllo delle proprietà di tutte le ringhiere a cui viene applicato tale stile. I modelli per le configurazioni comuni delle ringhiere contengono vari stili, quali ad esempio parapetto, corrimano con grip e corrimano circolare. Nello stile di ringhiera si possono specificare le posizioni e l'altezza della guida, le posizioni di pali e intervalli, componenti e profili, estensioni, assegnazioni di materiale e proprietà di visualizzazione della ringhiera.
Materiali delle ringhiere
Set di strumenti AutoCAD Architecture 2024 consente di assegnare materiali ad una ringhiera. Tali materiali vengono visualizzati nelle viste wireframe e ombreggiata o dopo il rendering. Hanno impostazioni specifiche per i componenti fisici di una ringhiera, come i vari tipi di guide e pali e il balaustro. Ad esempio, si potrebbe creare una ringhiera di legno con corrimano e guida inferiore in acciaio inossidabile.
Ringhiere in viste renderizzate e modello wireframe 2D
Set di strumenti AutoCAD Architecture 2024 fornisce diversi materiali predefiniti, contenenti le impostazioni per le ringhiere, per le comuni finalità di progettazione. Tali materiali predefiniti possono essere utilizzati direttamente o modificati in base alle specifiche esigenze di progetto. È possibile inoltre creare ex novo dei materiali personalizzati.
