Informazioni sulla modifica delle griglie di colonne personalizzate avanzate mediante i grip

In una griglia di colonne personalizzata avanzata, i grip vengono posizionati al centro e alle estremità di ciascuna linea di griglia. Manipolare questi grip per modificare la griglia di colonne personalizzata avanzata.

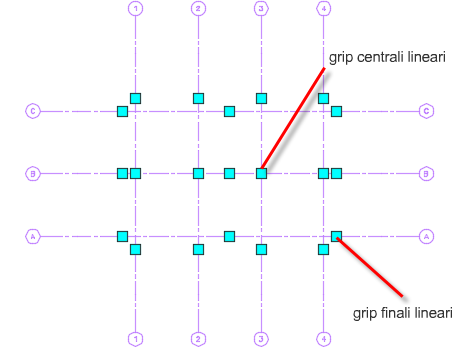

Modifica della griglia di colonne personalizzata avanzata lineare mediante i grip

Modifica mediante grip centrali lineari

Quando si manipolano i grip centrali lineari, vengono conservate le seguenti caratteristiche:

• Gli spostamenti dei grip centrali sono vincolati e limitati alla direzione perpendicolare alla linea di griglia trascinata.

Modifica con grip finali lineari

Quando si manipolano i grip finali lineari, vengono conservate le seguenti caratteristiche:

• Gli spostamenti dei grip finali non sono vincolati e i grip possono essere spostati in qualsiasi direzione.
  Nota: Ciò può comportare l'interruzione della regolarità della linea di griglia lineare e la modifica della geometria originale.
• Se ci si limita ad accorciare o allungare i grip finali senza modificare la direzione, la regolarità della linea di griglia lineare viene mantenuta.

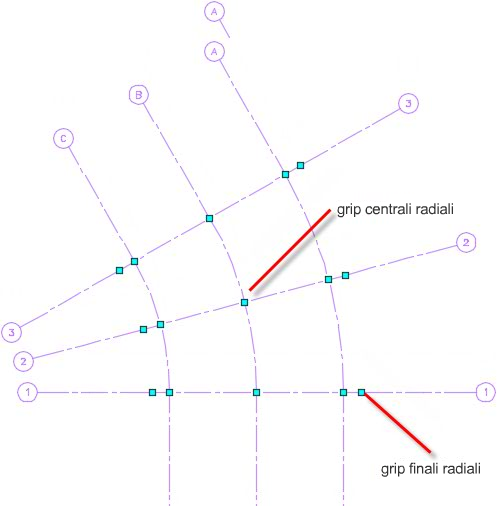

Modifica della griglia di colonne personalizzata avanzata radiale mediante i grip

Modifica con grip centrali radiali

Quando si manipolano i grip centrali radiali, vengono conservate le seguenti caratteristiche:

Nota: Ciò può comportare l'interruzione della regolarità della linea di griglia radiale e la modifica della geometria originale.
• Lo spostamento dei grip centrali è vincolato e limitato alla direzione perpendicolare alla tangente del grip centrale. Di conseguenza, quando si utilizza il centro del raggio come origine, il raggio dell'arco della griglia viene modificato.
• Entrambi i lati dell'arco si trovano lungo il percorso della linea di griglia radiale.
• Non è possibile trascinare il grip centrale in modo tale che il raggio dell'arco sia inferiore a zero.

Modifica con grip finali radiali

Quando si manipolano i grip finali radiali, vengono conservate le seguenti caratteristiche:

• Gli spostamenti dei grip finali non sono vincolati e i grip possono essere spostati in qualsiasi direzione.
• Se ci si limita ad accorciare o allungare i grip finali senza modificare la direzione, la regolarità della linea di griglia radiale non si interrompe.

Quando si aggiungono grip, si stira il grip centrale o si estendono i grip finali all'interno o oltre il primo e l'ultimo punto di estensione, tutti i punti finali delle linee di griglia intersecanti più vicino alla prima o all'ultima linea di griglia vengono regolati di conseguenza.
