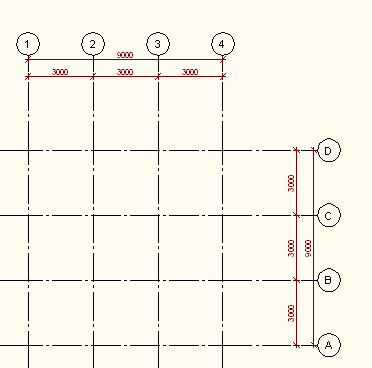

È possibile eseguire la quotatura di un oggetto griglia di colonne personalizzata avanzata. Il comando Quota nella scheda contestuale della griglia di colonne consente di creare una quota griglia a due sequenze per l'intera estensione e le campate della griglia.
Nota: Il comando di quotatura della scheda contestuale Griglia consente di inserire quote di AutoCAD.
- Selezionare la griglia di colonne personalizzata avanzata.
- Scegliere
. - Selezionare la griglia.
- Definire l'offset della quota dalla griglia.
Per default viene creato un set di quote ruotate con lo stile quota annotativo. Se si desidera cambiare lo stile quota, selezionare le quote e impostare un altro stile quota nel riquadro proprietà.
