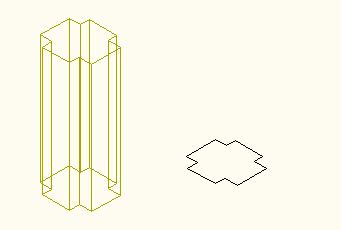

Se è necessario utilizzare una forma colonna personalizzata non disponibile nelle tavolozze degli strumenti o nel Catalogo elementi strutturali dell'applicazione, è possibile creare una colonna con un profilo di disegno al tratto definito dall'utente. Come profili della colonna possono essere utilizzati i seguenti oggetti di disegno al tratto chiusi e non autointersecanti:
- Cerchi e rettangoli
- Ellissi e spline
- Polilinee chiuse Suggerimento: È possibile inserire una definizione profilo come polilinea nel disegno e utilizzarla come profilo della colonna.
- Tracciare il disegno al tratto per il profilo della colonna personalizzata.
- Scegliere
Colonna personalizzata. - Selezionare il disegno al tratto.
- Definire il punto di inserimento (base) della colonna.
- Nella finestra di dialogo Converti in colonna, immettere un nome per lo stile di colonna.
- Se si desidera rimuovere il disegno al tratto di origine per il nuovo stile, selezionare Cancella geometria di layout.
- Fare clic su OK.
La colonna viene inserita nel disegno e in Gestione stili viene creato un nuovo stile di colonna.
- Utilizzare il riquadro proprietà per modificare la quota, la posizione e altre proprietà dell'istanza di colonna e Gestione stili per cambiare le convenzioni di design, i materiali e le proprietà di visualizzazione del nuovo stile se necessario.
