Per definire delle suddivisioni create durante la generazione del prospetto, attenersi alla procedura indicata di seguito. Ciascuna suddivisione viene specificata come distanza dalla linea di prospetto.
È possibile osservare la posizione di una suddivisione visualizzando la linea di prospetto con il relativo contorno in una vista assonometrica. In questa vista è possibile riposizionare la suddivisione utilizzando i grip.

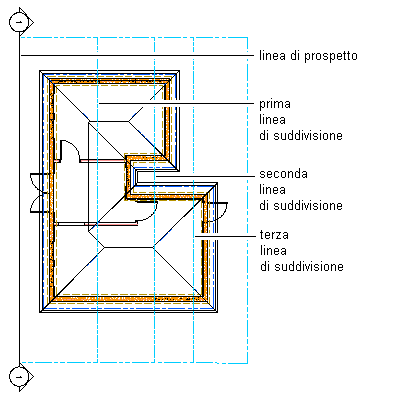

Linea di prospetto con suddivisioni grafiche
È possibile controllare lo spessore di linea e altre proprietà di visualizzazione per aggiungere dei diversi livelli di profondità ai prospetti.
- Fare doppio clic sulla linea di prospetto da modificare.
- Nel riquadro proprietà, espandere Di base e Quote.
- Fare clic sul campo Suddivisioni, quindi aggiungere o modificare le suddivisioni.
Per... Procedere nel modo seguente... Creare una suddivisione Fare clic su
. Per modificare la distanza di default dalla linea di prospetto, selezionare la suddivisione, fare clic sul valore e inserirne uno nuovo. Modificare la lunghezza di una suddivisione Selezionare la suddivisione, quindi fare clic sul valore e immetterne uno nuovo. Eliminare una suddivisione Selezionare la suddivisione e fare clic su
. - Fare clic su OK.
