È possibile generare un modulo PLC dinamicamente, inserire un'unità PLC completa o inserire punti di I/O PLC come simboli singoli.
Generazione di moduli PLC
In Set di strumenti di AutoCAD Electrical, è possibile generare un numero qualunque di moduli I/O PLC differenti su richiesta e in vari stili grafici. Set di strumenti di AutoCAD Electrical genera il modulo di I/O PLC selezionato mediante una tecnica di generazione parametrica basata sulle informazioni del database PLC (ACE_PLC.MDB).
Il database PLC contiene la sequenza di impilamento e i valori di testo da annotare su ciascun simbolo nella pila. Mentre Set di strumenti di AutoCAD Electrical crea il modulo, legge la spaziatura rung del diagramma Ladder sottostante ed inserisce i punti di I/O e i morsetti per adattarli alla spaziatura rung. Durante il processo di inserimento, è possibile aggiungere la spaziatura o dividere il modulo in più parti.

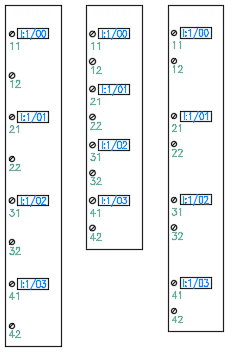

Di seguito viene riportato lo stesso modulo inserito con una spaziatura rung diversa e la spaziatura aggiunta durante l'inserimento.
Il database PLC contiene la sequenza di impilamento e i valori di testo da annotare su ciascun simbolo nella pila. Mentre Set di strumenti di AutoCAD Electrical crea il modulo, legge la spaziatura rung del diagramma Ladder sottostante ed espande la pila o la comprime per adattarla alla spaziatura rung. Durante la procedura di inserimento, è possibile spezzare il modulo e ricominciare in una posizione diversa.
Quando si seleziona un modulo PLC da inserire, il programma utilizza le informazioni del database PLC per eseguire quanto segue:
- Selezionare i simboli appropriati da utilizzare
- Impilarli nell'ordine definito
- Disegnare un rettangolo intorno
- Crearlo come blocco singolo
- Annotare gli attributi
Il processo parametrico utilizza una serie ridotta di simboli di libreria per generare la sequenza di impilamento. I nomi dei file PLC parametrici iniziano con i caratteri "HP" (rung di diagramma Ladder orizzontali) o "VP" (rung di diagramma Ladder verticali). Questi sono seguiti da una cifra corrispondente ad un numero di stile di I/O PLC. In Set di strumenti di AutoCAD Electrical sono disponibili cinque stili PLC predefiniti, numerati da 1 a 5.

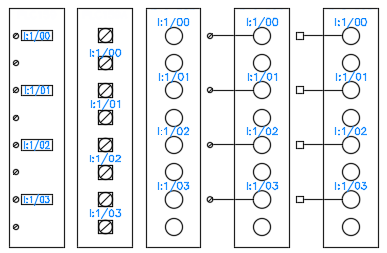

Di seguito è riportato lo stesso modulo generato utilizzando i cinque stili predefiniti.
È possibile creare uno stile personale se i propri requisiti specifici non vengono soddisfatti da uno degli stili di default. Il programma supporta fino a nove stili.
Unità complete
È possibile che alcune unità PLC non si prestino molto alla generazione parametrica. Un modulo PLC può essere inserito come unità completa predefinita se utilizza gli attributi appropriati e se il nome del blocco inizia con "PLCIO". L'unità si inserisce nel diagramma Ladder, interrompe i fili, quindi li ricollega. Alcuni esempi di moduli PLC a unità completa vengono forniti con il programma.
Simboli PLC singoli e indipendenti
I punti I/O PLC possono essere inseriti come simboli indipendenti sparsi nel set di disegno. Set di strumenti di AutoCAD Electrical fornisce un piccolo set di simboli di libreria di punti I/O che può essere espanso e modificato secondo le esigenze dell'utente.
I simboli non seguono la normale convenzione di denominazione di Set di strumenti di AutoCAD Electrical. I nomi dei file devono iniziare con "PLCIO", in modo che Set di strumenti di AutoCAD Electrical sia in grado di individuarli ed elaborarli nei vari rapporti PLC. I caratteri restanti non seguono alcuna convenzione di denominazione.
Di seguito sono elencati i nomi file dei simboli di default:
|
PLCIOI1T.dwg |
Primo input, filo singolo a sinistra |
|
PLCIOI1.dwg |
2+ input, filo singolo a sinistra |
|
PLCIOI2T.dwg |
Primo input, filo a sinistra e destra |
|
PLCIOI2.dwg |
2+ input, filo a sinistra e destra |
|
PLCIOO1T.dwg |
Primo output, filo a destra |
|
PLCIOO1.dwg |
2+ output, filo a destra |
|
PLCIOO2T.dwg |
Primo output, filo a sinistra e destra |
|
PLCIOO2.dwg |
2+ output, filo a sinistra e destra |
