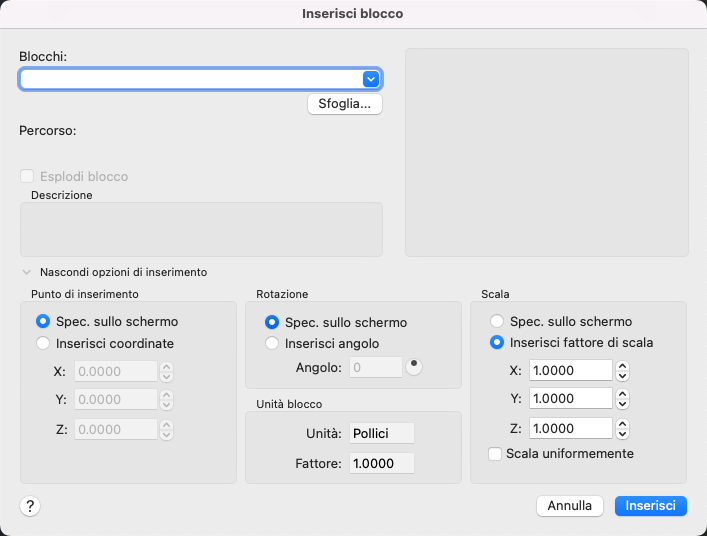

Specifica il nome e la posizione del blocco o del disegno da inserire.
INSERCLASSICO (comando)
Riepilogo
La posizione del blocco inserito dipende dall'orientamento del sistema di coordinate utente (UCS).
Nome
Specifica il nome di un blocco da inserire o il nome di un file da inserire come blocco.
- Sfoglia
-
Visualizza la finestra di dialogo Seleziona il file di disegno (una finestra di dialogo standard per la selezione dei file) in cui è possibile selezionare un blocco o un file di disegno da inserire.
- Traiettoria
-
Specifica il percorso del blocco.
- Esplodi blocco
-
Esplode il blocco e inserisce le singole parti che lo costituiscono. Se Esplodi è selezionato, è possibile specificare solo un fattore di scala uniforme.
Tali oggetti, se si trovano sul layer 0, rimarranno su tale layer. Gli oggetti ai quali è stato assegnato il colore DABLOCCO sono di colore bianco. Per gli oggetti con il tipo di linea DABLOCCO viene utilizzato il valore CONTINUOUS.
- Descrizione
-
Visualizza la descrizione che è stata salvata con il blocco.
- Anteprima
-
Visualizza un'anteprima del blocco specificato per l'inserimento. L'icona del fulmine visualizzata nell'angolo inferiore destro dell'anteprima indica che si tratta di un blocco dinamico. L'icona
indica che il blocco è annotativo.
Mostrare o nascondere le opzioni di associazione
Espande o comprime la sezione Opzioni di inserimento per consentire all'utente di specificare il punto di inserimento, la rotazione e la scala per il riferimento di blocco da creare.
Punto di inserimento
Specifica il punto di inserimento per il blocco.
- Specifica sullo schermo
-
Specifica il punto di inserimento del blocco utilizzando il dispositivo di puntamento.
- X
-
Imposta il valore della coordinata X.
- Y
-
Imposta il valore della coordinata Y.
- Z
-
Imposta il valore della coordinata Z.
Scala
Specifica la scala per il blocco inserito. Se si specificano valori negativi per i fattori di scala X, Y e Z, viene inserita l'immagine speculare di un blocco.
- Specifica su schermo
-
Specifica la scala del blocco utilizzando il dispositivo di puntamento.
- X
-
Imposta il fattore di scala X.
- Y
-
Imposta il fattore di scala Y.
- Z
-
Imposta il fattore di scala Z.
- Scala uniforme
-
Specifica un valore di scala unico per le coordinate X, Y e Z.
Rotazione
Specifica l'angolo di rotazione per il blocco inserito nel sistema UCS corrente.
- Specifica sullo schermo
-
Specifica la rotazione del blocco utilizzando il dispositivo di puntamento.
- Angolo
-
Imposta un angolo di rotazione per il blocco inserito.
