カーテン ウォールは、壁とほとんど同じ方法で作成できます。スタイル、高さ、始点、終点を指定することができます。カーテン ウォールは、直線状、曲線状、またはそれらを組み合わせてもかまいません。
AutoCAD Architecture 2024 ツールセット に付属のツールを使用すると、特定のカーテン ウォール スタイルやその他の定義済みプロパティを備えたカーテン ウォール ツールを選択することにより、簡単にカーテン ウォールを配置できます。既定の設定でツールを使用することもできれば、スタイルによってコントロールされないプロパティの設定を変更することもできます。カーテン ウォール ツールを使用して、ツール プロパティを既存の壁、立面スケッチ、2D レイアウト グリッド、あるいは二次元(2D)線分、円弧、円のカスタム グリッドに適用して新しいカーテン ウォールを作成することができます。

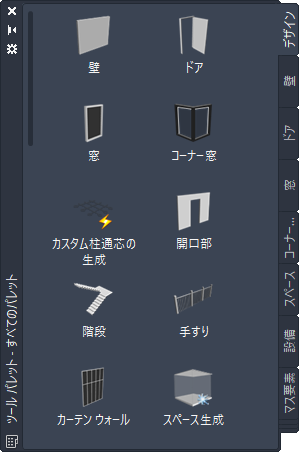

カーテン ウォール ツールが含まれるツール パレット
次のパレットには、いくつかのカーテン ウォール ツールが含まれています。
| ツール パレット | カーテン ウォール ツール |
|---|---|
| デザイン パレット グループにあるデザイン パレット | [標準]カーテン ウォール スタイルと、その他のカーテン ウォール プロパティの既定の設定を備えたツール |
| コンテンツ ブラウザにあるデザイン ツール カタログ | カーテン ウォール ツールとカーテン ウォール ユニット ツールのパッケージ |
| CAD マネージャが作成したカスタム ツール パレット | 特定のプロジェクトまたはオフィス標準用に CAD マネージャがカスタマイズしたカーテン ウォールのスタイルとプロパティを備えたツール |
カーテン ウォール ツールを使用してカーテン ウォールを配置するときには、既定の設定を使用することができます。スタイルによってコントロールされていないカーテン ウォール プロパティの場合には、設定を変更することもできます。
