水平 2D 立面図を作成するには

建物モデルのライブ断面ビューを作成するには、次の操作を実行します。

AutoCAD Architecture 2024 ツールセット で使用できる隠線処理制御によって、プラン ビューの水平断面図および立面図が作成できます。水平断面図または立面図の場合、モデルを「見下ろす」ことができます。 以前は、ユーザはこの効果を手動で UCS を動かして実現していました。 これで、水平断面または立面図を作成することができます。 この機能は、テーパーされた壁の敷居コンポーネントの表示を作成するのに便利です。

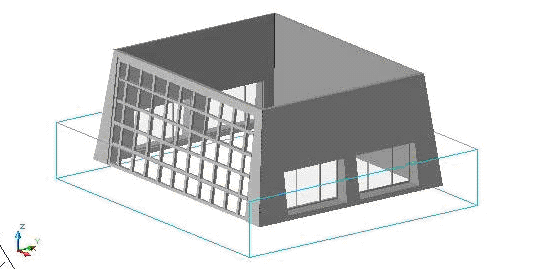

下の図では、不規則な形状の建物の水平断面線を示しています。

水平立面線

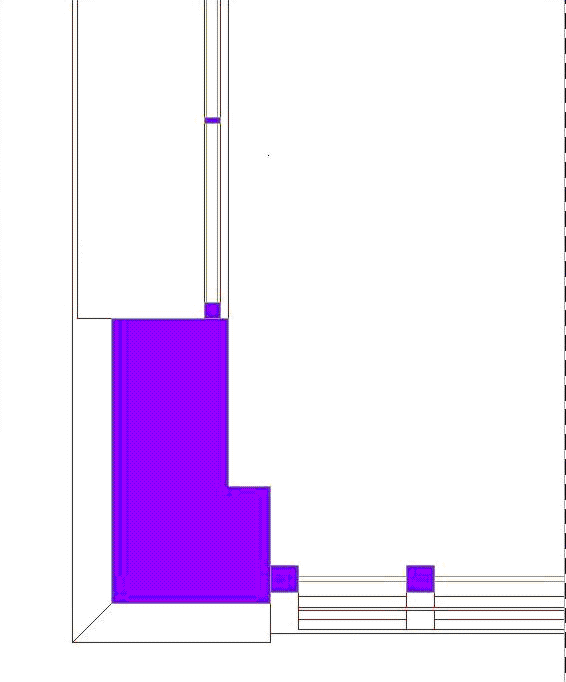

下の図では、表示の結果が示されています。テーパーされた壁の敷居が表示され、正しくカーテン ウォールに沿って表示されていることに注意してください、。

1. [ホーム]タブ [断面図と立面図]パネル [水平断面図]をクリックします.
   注: または、既定のツール パレット セットで、[デザイン]タブをクリックし、[水平断面]ツールをクリックします。必要に応じてパレットをスクロールし、使用するツールを表示します。
2. 立面線分の始点を指定します。
3. 立面線分の 2 番目の角を指定します。
4. 面の高さを指定し、[Enter]を押します。
5. 立面図の奥行きを指定し、[Enter]を押します。
6. 「2D または 3D 立面図を作成する」の説明に従って、立面図の作成に進みます。
