注釈の尺度設定によって、ビューポートの倍率ズームに関係なく、同じ高さやサイズで注釈を印刷できます。注釈尺度は、AutoCAD Architecture 2024 ツールセット の異尺度対応オブジェクトに関連付けることができるため、異尺度対応オブジェクトをモデル空間で特定の注釈尺度に対して正しくサイズ設定したり、ペーパー空間で正しく表示することができます。また、現在の注釈尺度では参加しない注釈オブジェクトの表示のオン/オフを切り替えることもできます。
下の図は、2 つの異なる注釈尺度で表示されるドア タグを示します。図面には、1 番目の注釈尺度でドア タグが作成されてから、その注釈尺度が変更されています。

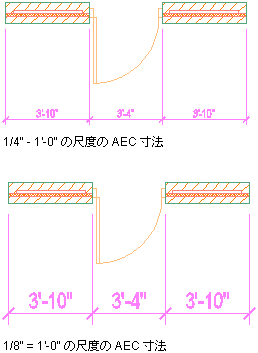

下の図は、2 つの異なる注釈尺度で表示される AEC 寸法を示します。図面には、1 番目の注釈尺度で AEC 寸法が作成されてから、その注釈尺度が変更されています。
