地形ソリッドでの等高線の表示をコントロールする

地形ソリッドファミリタイプでの等高線の表示に関する設定を指定します。

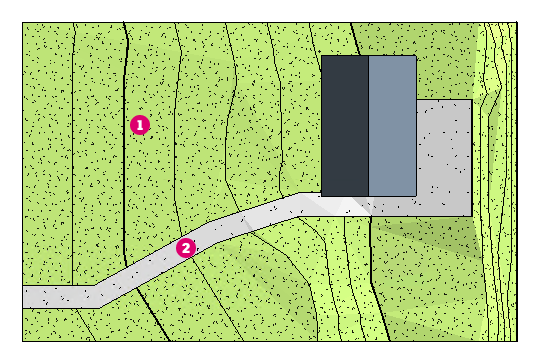

地形ソリッド要素上の等高線の表示は、タイププロパティによってコントロールされます。これにより、異なる地形ソリッド要素を使用して、設計のさまざまな外構フィーチャを表現できます。たとえば、ある地形ソリッドタイプでは一般的な外構状況が表現され、等高線の情報が表示されます。

別の地形ソリッドタイプではパティオと歩道が表現され、等高線の情報は表示されません。

地形ソリッドタイプの等高線の表示設定を定義するには

[等高線表示]ダイアログで、地形ソリッドタイプの等高線を定義します。等高線の各セットに対して[挿入]をクリックします。

等高線の[開始]、[終了]、および[間隔]の値を指定します。
[範囲のタイプ]を設定します。一定間隔で表示される等高線のセットには、[複数の値]を使用します。特定の高さの 1 本の等高線を設定するには、[単一値]を使用します。
[サブカテゴリ]で、等高線の線種を指定します。
等高線範囲の表示をオフにするには、行の選択ボックスをオフにします。

注: 次の表では、[等高線表示]ダイアログで等高線定義に使用する設定について説明しています。

名前	説明
開始	等高線を開始する高さを設定します。
終了	等高線を終了する高さを設定します。
間隔	等高線の間隔を設定します。
範囲のタイプ	等高線を 1 本挿入するときは、[単一値]を選択します。等高線を複数本挿入するときは、[複数の値]を選択します。
サブカテゴリ	表示する等高線のタイプを設定します。このリストから値を選択します。カスタムの線種を作成するには、[オブジェクトスタイル]ダイアログを開きます。[モデルオブジェクト]タブで、[地盤面]の設定を変更します。
