저장된 도면층 상태를 작성하려면

현재의 도면층과 해당 특성을 도면층 상태로 저장한 다음 해당 도면층 상태를 현재 도면에서 나중에 복원하거나, 다른 도면으로 내보낸 다음 해당 도면에서 복원할 수 있습니다.

다음은 도면층 상태에 저장되는 도면층 상태 및 특성 리스트입니다.

모형 공간에 도면층 상태 저장:

배치 뷰포트에서 도면층 상태 저장:

  1. 도면층 상태로 저장할 뷰포트(모형 공간 또는 배치)에 있는지 확인합니다.
  2. 필요한 경우 홈 탭도면층 패널도면층 특성을 클릭하여 도면층 특성 관리자를 엽니다.
  3. 모든 도면층에 도면층 상태에 저장하려는 상태와 특성이 있는지 확인합니다. 필요한 경우 조정합니다.
  4. 을(를) 클릭하여 도면층 상태 관리자를 엽니다.
    주: 또는 홈 탭도면층 패널도면층 상태 드롭다운새 도면층 상태를 클릭할 수 있습니다.

    도면층 상태 저장

  5. 새로 만들기를 클릭하고 도면층 상태에 대한 이름과 설명을 입력합니다. 그런 다음 확인을 클릭합니다.

    도면층 특성 관리자의 현재 설정이 도면층 상태에 저장됩니다.

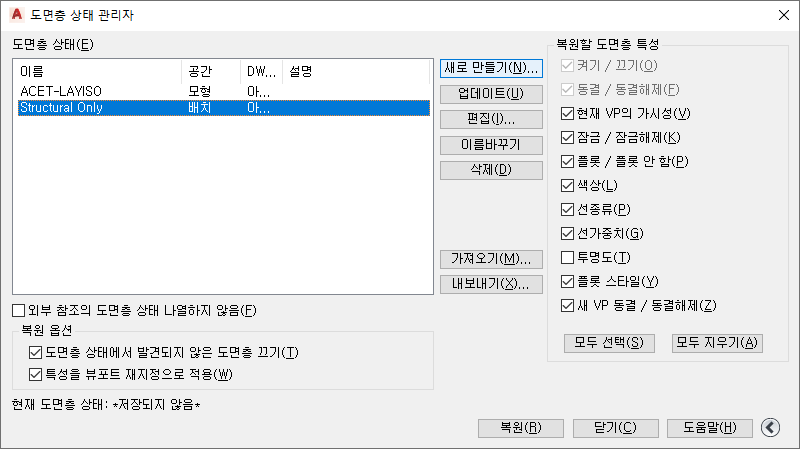

    도면층 상태가 작성되면 도면층 상태에 대한 다음과 같은 정보가 도면층 상태 관리자에 표시됩니다.

    • 이름: 도면층 상태의 이름입니다.
    • 공간: 도면층 상태가 모형 공간에서 저장되었는지 배치 뷰포트에서 저장되었는지 여부를 표시합니다.
    • 도면과 같음: 도면의 도면층 구성이 도면층 상태에 저장된 구성과 동일한 경우 예로 나열됩니다. 그렇지 않으면 아니오로 나열됩니다. 일반적으로 도면층 상태는 해당 도면층 상태를 작성할 때와 방금 복원했을 때의 도면 도면층 구성과 동일해야 합니다.
      주: 도면에 도면층 상태에 없는 새 도면층이 있지만 해당 도면층이 도면에서 꺼져 있는 경우에도 도면층 상태가 도면과 같음=예로 보고됩니다.
    • 설명: 도면층 상태에 대한 선택적 설명입니다.
    팁: 저장된 도면층 상태 설정을 보려면 편집을 클릭합니다.
  6. 나중에 도면층 상태를 복원할 경우 복원할 도면층 설정을 정의하려면 을(를) 클릭하고 도면층 특성에서 복원할 특성을 선택합니다.
    주: 복원할 설정을 선택해도 저장되는 설정은 영향을 받지 않습니다. 편집 창에 나열되는 모든 설정이 저장되지만, 복원할 설정을 조정할 수 있습니다.

    도면층 상태를 배치 뷰포트로 복원할 경우 켜기/끄기 및 동결/동결 해제 설정을 변경할 수 없습니다. 도면층 상태가 배치 뷰포트로 복원될 경우 배치 뷰포트의 도면층이 켜지고 동결 해제됩니다.

    도면층 상태를 모형 공간으로 복원할 경우 현재 VP의 가시성 설정을 변경할 수 없습니다. 모형 공간에서는 도면층의 전역 가시성만 조정할 수 있습니다.

  7. 저장을 클릭합니다.
  8. 도면층 상태를 저장한 이후에 도면에 새 도면층을 추가했지만 해당 도면층을 도면층 상태에 추가하지 않은 경우 도면층 상태를 복원할 때 도면에서 새 도면층을 끌 수 있습니다. 이렇게 하려면 도면층 상태에 없는 도면층을 끕니다를 클릭합니다.
  9. 저장된 도면층 상태를 배치 뷰포트로 복원하려는 경우 색상, 선종류, 선가중치 및 플롯 스타일에 대한 저장된 도면층 특성을 뷰포트에 전역 도면층 특성으로 복원할지 뷰포트 재지정으로 복원할지를 결정합니다.

    저장된 도면층 상태 특성을 뷰포트 재지정으로 복원하려는 경우 특성을 뷰포트 재지정으로 적용을 선택합니다.

    저장된 도면층 상태 특성을 전역 도면층 특성으로 복원하려는 경우 특성을 뷰포트 재지정으로 적용을 선택 해제합니다.

    주: 저장된 도면층 상태를 모형 공간으로 복원하는 경우 저장된 특성이 전역 도면층 특성으로 항상 복원됩니다.
