이제 개별 배치 뷰포트에서 도면층에 색상, 선종류, 선가중치 및 플롯 스타일에 대한 재지정을 적용할 수 있습니다. 이 방법을 사용하면 ByLayer 또는 ByBlock 특성을 변경하지 않고 개별 뷰포트에서 서로 다른 특성 설정을 갖는 객체를 효율적으로 표시할 수 있습니다. 도면층 특성 재지정은 도면층의 전역 특성을 변경하지 않으므로 중복 형상을 작성하거나 도면층 설정이 서로 다른 외부 참조를 사용할 필요 없이 다양한 뷰포트에 객체를 다르게 표시할 수 있습니다. 도면층 특성 관리자를 배치 탭에서 액세스하는 경우 뷰포트 특정 도면층 특성 재지정을 위해 VP 색상, VP 선가중치, VP 선종류 및 VP 플롯 스타일(PSTYLEMODE=1인 명명된 플롯 스타일 도면에서만 사용 가능)과 같은 4개의 열이 추가로 표시됩니다.

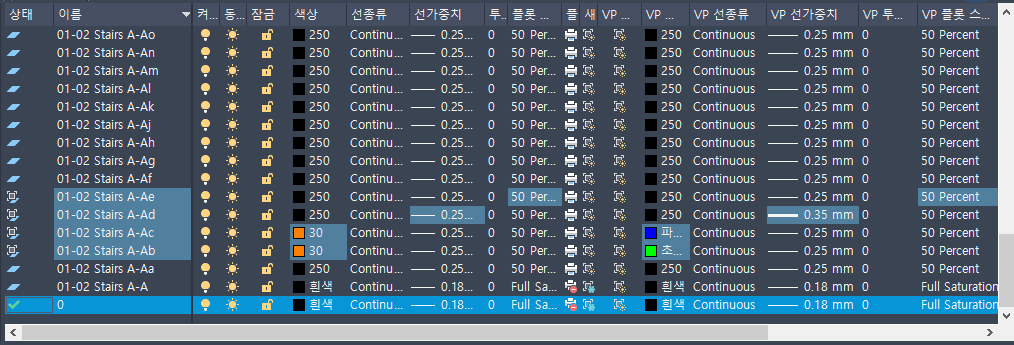

도면층 특성 관리자의 뷰포트 도면층 재지정
특성 재지정을 일시적으로 표시 또는 플롯하지 않으려면 VPLAYEROVERRIDESMODE를 0으로 설정합니다. 객체가 전역 도면층 특성으로 표시되고 플롯됩니다. VPLAYEROVERRIDESMODE가 0으로 설정된 경우에도 특성 재지정을 설정할 수 있습니다.
이전 릴리즈의 도면층 특성 재지정
도면층 재지정이 있는 도면을 이전 릴리즈 소프트웨어에서 열 경우 재지정은 표시되지 않고 해당 전역 특성이 도면층에 표시됩니다. 그러나 재지정 설정은 도면을 이전 릴리즈에서 저장하더라도 그대로 유지되므로 도면을 현재 릴리즈에서 다시 여는 경우 다시 표시됩니다.
도면을 이전 릴리즈에서 열 때 도면층 재지정이 있는 뷰포트가 삭제되는 경우 재지정 설정은 유지되지 않으므로 도면을 현재 릴리즈에서 다시 열더라도 사용할 수 없습니다.
도면을 이전 릴리즈에서 열 때 VISRETAIN이 0으로 설정되어 있는 경우 외부 참조 도면층에 있는 뷰포트 재지정이 유지되지 않습니다.
배치 뷰포트에서 도면층 특성을 재지정하려면
- 뷰포트 도면층 재지정을 작성하려는 배치 뷰포트를 활성화합니다.
- 필요한 경우
을 클릭하여 도면층 특성 관리자를 엽니다.
- 도면층 특성 관리자에 뷰포트 재지정 열이 표시될 때까지 스크롤합니다.
배치 뷰포트에 대해 사용 가능한 뷰포트 재지정은 다음과 같습니다.
- VP 색상
- VP 선종류
- VP 선가중치
- VP 플롯 스타일
- 원하는 설정을 클릭하여 특성 값을 변경합니다.
뷰포트에서 재지정되는 도면층 값은 재지정 특성, 전역 특성 및 도면층 이름에 다른 배경색(기본적으로 밝은 파란색)으로 표시됩니다.
