Okno dialogowe Ustaw wartości domyślne szablonu odniesienia

To okno dialogowe służy do określenia, które odniesienia do komponentów są domyślnie używane w rysunku z dołączonego szablonu odniesienia.

Domyślnie tylko odniesienia do tych komponentów, które zostały wybrane podczas konfiguracji szablonu odniesienia, zostaną użyte w rysunkach głównych. Podczas dołączania szablonu odniesienia można sprawdzić, które komponenty zostały wybrane. Można też modyfikować wybór zgodnie z potrzebą.

Użyj kart w lewym okienku, aby wyświetlić i wybrać komponenty odniesienia. Użyj ikon, aby rozwinąć lub zwinąć kategorie na kartach oraz wybrać wszystkie komponenty lub usunąć zaznaczenie wszystkich wybranych elementów. Po wybraniu komponentu w lewym okienku, właściwości komponentu są wyświetlane w prawym okienku okna dialogowego. Te właściwości są tylko do odczytu i nie można ich edytować.

Uzyskiwanie dostępu do okna dialogowego Ustaw wartości domyślne szablonu odniesienia

To okno dialogowe jest wyświetlane po wybraniu polecenia Ustaw wartości domyślne szablonu odniesienia na karcie Zarządzaj. Polecenie Ustaw wartości domyślne szablonu odniesienia jest dostępne na wstążce tylko wtedy, gdy pracujesz w pliku DWT.

Dostęp do tego okna dialogowego można także uzyskać z okna dialogowego Opcje szablonu, klikając przycisk Ustaw domyślne.

Ikony

Rozwiń wszystkie kategorie
Rozwija wszystkie kategorie na bieżącej karcie.
Zwiń wszystkie kategorie
Zwija wszystkie kategorie otwarte na bieżącej karcie.
Pola wyboru
Umożliwia zaznaczenie wszystkich komponentów na bieżącej karcie lub usunięcie ich zaznaczenia.

Pola wyboru mają trzy stany wyświetlania. Jeśli tylko niektóre komponenty są wybrane, pole wyboru jest wyszarzone . W przypadku wybrania wszystkich komponentów pole wyboru jest zaznaczone . W przypadku usunięcia zaznaczenia wszystkich komponentów pole wyboru jest wyczyszczone .

Niektóre pola wyboru nie mogą zostać wyczyszczone, jeśli inne komponenty są od nich zależne. Jeśli komponent jest wyświetlany w kolorze szarym, jest on używany jako odniesienie przez inny komponent, który jest aktualnie wybrany, i nie można usunąć zaznaczenia tego pola wyboru.

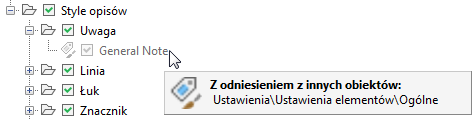

Można ustawić wskaźnik myszy na komponencie, aby wyświetlić etykietę narzędzi wskazującą, gdzie istnieją odniesienia do danego komponentu.

W tym przykładzie ustawienia elementu Ogólne odnoszą się do stylu Uwaga ogólna, dlatego zaznaczenie pola wyboru Uwaga ogólna nie może zostać aktualnie usunięte.

Style

Użyj karty Style, aby wybrać następujące style programu Autodesk Civil 3D do użycia jako odniesienie.

  • Style obiektów
  • Style etykiety
  • Style tabel
  • Kryteria wielkości wyjściowych
  • Zestawy reguł rur i struktur
  • Listy części sieci rurociągów i sieci ciśnieniowej
    Uwaga: Aby zaimportowana lista części działała poprawnie w rysunku, do którego jest importowana, katalog części użyty do wygenerowania tej listy części musi być ustawiony jako bieżący katalog części. Użyj polecenia Ustaw katalog sieci rurociągów lub Ustaw katalog sieci ciśnieniowej, aby określić bieżący katalog części.

Odniesienia są domyślnie tworzone dla wszystkich wyrażeń i zestawów kontroli projektu linii trasowania i profilu.

Uwaga: W drzewie Ustawienia obszaru narzędzi style, do których istnieją odniesienia w rysunku, są oznaczone ikoną spinacza: . Po ustawieniu kursora myszy nad nazwą komponentu wyświetlana jest etykieta narzędzi zawierająca informacje o komponencie i szablonie odniesienia.

Ustawienia

Użyj karty Ustawienia, aby wybrać następujące ustawienia programu Autodesk Civil 3D do użycia jako odniesienie.

  • Następujące ustawienia rysunku:
    • Warstwy obiektu
    • Skróty
    • Ustawienia otoczenia
    • Domyślne ustawienia stylów etykiet
  • Ustawienia elementów

Warstwy

Użyj karty Warstwy, aby wybrać warstwy programu AutoCAD do użycia jako odniesienie.

Możesz użyć zmiennej systemowej AeccRefTemplateAutoUpdate, aby zapobiec zastępowaniu właściwości warstw w rysunkach głównych przez szablony odniesienia. Więcej informacji zawiera temat Praca z szablonami odniesienia.

Ważne: W przypadku próby edycji komponentu odniesienia programu AutoCAD w rysunku głównym nie jest wyświetlane powiadomienie.

Inne zasoby

Użyj karty Inne zasoby, aby wybrać bloki, style tekstu i rodzaje linii programu AutoCAD do użycia jako odniesienie.

Uwaga: Opisy rodzajów linii i bloków w oknie dialogowym Menedżer rodzajów linii i oknie dialogowym Definicja bloku programu AutoCAD wskazują, czy komponent jest odniesieniem z szablonu.

Zestawy właściwości

Użyj karty Zestawy właściwości, aby wybrać zestawy właściwości programu Autodesk Civil 3D do użycia jako odniesienie.
