Okno dialogowe Dołącz szablon odniesienia

To okno dialogowe służy do dołączania szablonów odniesienia do rysunku, przypisywania priorytetu w przypadkach, gdy dołączonych jest wiele szablonów zawierających powielone komponenty, a także do sterowania elementami dołączonych szablonów odniesienia, do których odwołuje się rysunek.

Dołącz nowy szablon
Dołącza szablon odniesienia do rysunku. Szablonami odniesienia mogą być pliki DWG lub DWT. Wybierz typ pliku na liście Pliki typu dostępnej w dolnej części okna dialogowego Otwórz plik szablonu.
Uwaga: Po dołączeniu dodatkowego szablonu odniesienia do rysunku, jest on dodawany na początku listy szablonów jako szablon o najwyższym priorytecie, a użytkownik jest powiadamiany, jeśli komponenty są duplikatami komponentów w innym szablonie odniesienia. Aby uzyskać więcej informacji na temat zarządzania duplikatami, zobacz Konfigurowanie szablonu odniesienia.
Usuń wybrane szablony
Usuwa szablon odniesienia z listy. Po usunięciu szablonu z listy nie jest on już aktualizowany.
Sprawdź stan szablonu
Sprawdza dostępność aktualizacji w przypadku dołączonego szablonu.
Uwaga: Za pomocą zmiennej AeccRefTemplateAutoUpdate można sterować przekazywaniem aktualizacji szablonu do rysunków. Aby uzyskać dodatkowe informacje, zapoznaj się z tematem Sterowanie automatyczną aktualizacją szablonów odniesienia w sekcji Praca z szablonami odniesienia.
Nazwa szablonu
Wyświetla nazwę pliku szablonu odniesienia (DWT lub DWG).
Stan
Wyświetla aktualny stan odniesienia:
  • Oczekujący — ta opcja jest wyświetlana, jeśli dołączono szablon, ale nie został jeszcze kliknięty przycisk Zastosuj lub OK w oknie dialogowym.
  • Wczytano — ta opcja jest wyświetlana, jeśli szablon został wczytany za pomocą przycisku Zastosuj lub OK.
  • Niezaładowane — ta opcja jest wyświetlana w przypadku wyczyszczenia pola wyboru Załaduj, a następnie kliknięcia przycisku Zastosuj lub OK. Komponenty szablonu zostaną usunięte z rysunku.
  • Nieaktualne — ta opcja jest wyświetlana, jeśli wcześniej wczytany szablon został zaktualizowany. Kliknij przycisk Zastosuj lub OK, aby ponownie wczytać szablon.
  • Nie znaleziono — ta opcja jest wyświetlana, jeśli dołączonego szablonu nie można znaleźć w pierwotnie określonej ścieżce. Szablon komponentów są zachowywane na rysunku.
Data
Wyświetla datę i godzinę ostatniego zapisu szablonu odniesienia.
Zapisana ścieżka
Wyświetla ścieżkę, w której przechowywany jest szablon odniesienia. Jeśli położenie uległo zmianie, można edytować tę ścieżkę.
Wczytaj
Wczytuje i anuluje wczytanie elementów szablonu odniesienia oraz kontroluje, czy rysunek jest aktualizowany o zmiany w dołączonym szablonie odniesienia.
  • Po wyczyszczeniu pola wyboru Załaduj i kliknięciu przycisku Zastosuj lub OK, nieużywane komponenty z szablonu odniesienia są usuwane z rysunku, a rysunek nie jest aktualizowany o dalsze zmiany wprowadzone do szablonu odniesienia. Komponenty, które zostały użyte, takie jak warstwy, pozostaną na rysunku.
  • Po zaznaczeniu pola wyboru Załaduj i kliknięciu przycisku Zastosuj lub OK, komponenty w szablonie odniesienia są kopiowane do rysunku, a wszystkie komponenty w rysunku, które zostały zmienione w szablonie, są aktualizowane.
Przesuń w górę , Przesuń w dół
Zmienia priorytet szablonu. Szablon na szczycie listy ma najwyższy priorytet. Komponent w szablonie o wyższym priorytecie ma priorytet, jeśli w załączonych szablonach występują duplikaty komponentów, chyba że odznaczysz pole wyboru dla komponentu w szablonie o wyższym priorytecie i wybierzesz go w szablonie o niższym priorytecie.
Uwaga: Style w szablonie odniesienia zawsze mają wyższy priorytet niż style w bieżącym rysunku, więc styl powierzchni „Standardowa” w szablonie odniesienia zastąpi styl powierzchni „Standardowa” w bieżącym rysunku.
Rozwiń , Zwiń
Rozwija dolną część okna dialogowego, w której widoczne są ustawienia szablonu.

Po dołączeniu szablonu odniesienia dolna część okna dialogowego jest rozwijana automatycznie. Można również kliknąć przycisk rozwijania , aby otworzyć ten panel, i przycisk zwijania , aby go zamknąć.

Zarządzaj ustawieniami z odniesieniami
W dolnej części okna dialogowego wyświetlane są komponenty, do których można utworzyć odniesienie w rysunku. Kliknij szablon na liście, aby wyświetlić informacje o ustawieniach dla tego szablonu.

Jeśli szablon odniesienia został wstępnie skonfigurowany przy użyciu polecenia Ustaw wartości domyślne szablonu odniesienia, komponenty te są wybierane domyślnie.

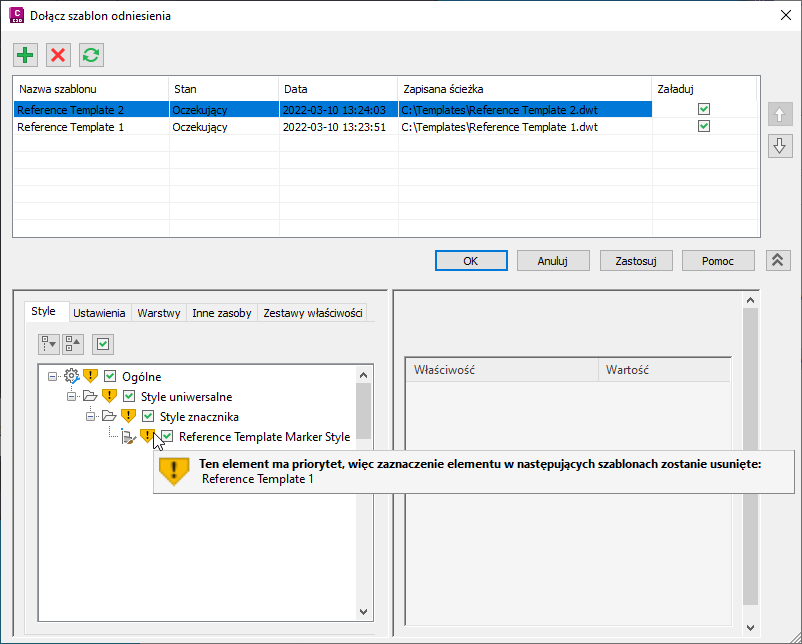

W przypadku dołączenia dodatkowego szablonu i wykrycia duplikatów, komponenty z konfliktami są oznaczone symbolami ostrzegawczymi i etykietami narzędzi.

Istnieje kilka różnych sposobów rozwiązywania konfliktów:

  • Można kliknąć przycisk Zastosuj. Wszystkie duplikaty komponentów w szablonie o wyższym priorytecie zostaną zastosowane, a duplikaty w szablonie o niższym priorytecie zostaną usunięte i nie będą wykorzystywane.
  • Priorytet szablonów można zmienić za pomocą przycisków Przesuń w górę i Przesuń w dół przed kliknięciem przycisku Zastosuj. Zastosowane zostaną duplikaty w szablonie o najwyższym priorytecie. Duplikaty w szablonie o niższym priorytecie zostaną odznaczone i nie będą używane.
  • Można usunąć zaznaczenie pola wyboru komponentu dla szablonu o wyższym priorytecie. Po usunięciu zaznaczenia pola wyboru dla zduplikowanego komponentu w szablonie o wyższym priorytecie, komponent w szablonie o niższym priorytecie pozostaje wybrany i zostanie użyty.

Aby uzyskać więcej informacji na temat zarządzania duplikatami, zobacz Konfigurowanie szablonu odniesienia.

Zastosuj
Umożliwia zastosowanie zmian wprowadzonych w oknie dialogowym do rysunku.

Jeśli wyłączono automatyczne aktualizacje, można kliknąć przycisk Zastosuj, aby ręcznie zaktualizować rysunki z zastosowaniem zmian komponentów w dołączonych szablonach odniesienia.
