Można skonfigurować szablon odniesienia z ustawieniami, do których mają być zastosowane odniesienia w rysunkach. Tylko wybrane elementy będą domyślnie odwoływać się do rysunków głównych.
Uwaga: Wymagane jest użycie pliku DWT do określenia niestandardowych szablonów odniesienia. W przypadku skonfigurowania pliku DWT przy użyciu polecenia Ustaw wartości domyślne szablonu odniesienia, zapisania go jako pliku DWG, a następnie dołączenia pliku DWG jako szablonu odniesienia, opcje wybrane domyślnie przy użyciu polecenia Ustaw wartości domyślne szablonu odniesienia nie zostaną zachowane.
Konfigurowanie szablonu odniesienia
Otwórz lub utwórz nowy plik DWT.
Określ style i ustawienia, które mają być użyte w szablonie.
Na karcie Zarządzanie, na panelu Style kliknij Ustaw wartości domyślne szablonu odniesienia.
Uwaga: Polecenie Ustaw wartości domyślne szablonu odniesienia jest dostępne na wstążce tylko wtedy, gdy pracujesz w pliku DWT.
Uwaga: Dostęp do tego okna dialogowego można uzyskać również podczas tworzenia nowego szablonu. W oknie dialogowym Opcje szablonu kliknij przycisk Ustaw domyślne, aby wyświetlić okno dialogowe Ustaw wartości domyślne szablonu odniesienia.

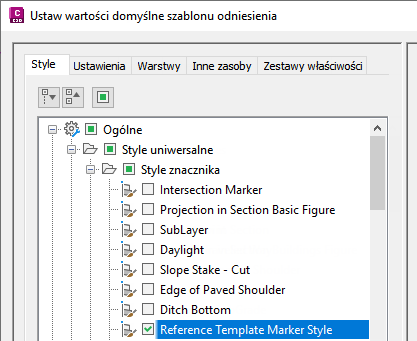

Zaznacz pola wyboru dla stylów i ustawień, do których mają domyślnie istnieć odniesienia. W poniższym przykładzie wybrano styl znacznika szablonu odniesienia.
Kliknij przycisk OK.
Dołączanie szablonu odniesienia do rysunku i sprawdzanie ustawień
Kliknij kolejno kartę Zarządzaj panel StyleOdniesienieWyszukiwanie .
W oknie dialogowym Otwórz plik szablonu wybierz plik DWT, który ma zostać dołączony, i kliknij przycisk OK.
Wskazówka: Wybierz typ pliku na liście Pliki typu dostępnej w dolnej części okna dialogowego Otwórz plik szablonu.

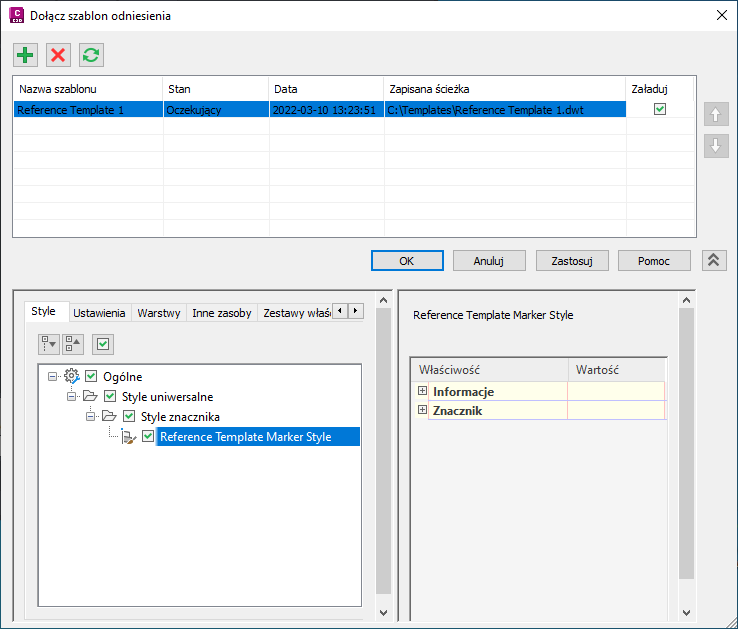

Po dołączeniu szablonu dolna część okna dialogowego zostanie rozwinięta, aby umożliwić zapoznanie się z ustawieniami. Wyświetlane i wybierane są style i ustawienia wybrane w szablonie odniesienia.
Uwaga: Po wyczyszczeniu pola wyboru Załaduj i kliknięciu przycisku Zastosuj lub OK, nieużywane komponenty z szablonu odniesienia zostaną usunięte z rysunku, a rysunek nie będzie aktualizowany o dalsze zmiany wprowadzone do szablonu odniesienia. Komponenty, które zostały użyte, takie jak warstwy, pozostaną na rysunku.
Kliknij przycisk Zastosuj, aby zastosować szablon odniesienia do rysunku.
Dołączanie dodatkowego szablonu odniesienia do rysunku i eliminowanie konfliktów
Jeśli istnieje wiele szablonów do dołączenia, można sterować, które komponenty będą stosowane z którego szablonu, jeśli występują w więcej niż jednym szablonie.
Kliknij kolejno kartę Zarządzaj panel StyleOdniesienieWyszukiwanie .
W oknie dialogowym Otwórz plik szablonu wybierz plik DWT, który ma zostać dołączony, i kliknij przycisk OK.
Uwaga: Po dołączeniu szablonu jest on dodawany na początku listy, co oznacza, że ma najwyższy priorytet. Przed zastosowaniem można go przesunąć w dół na liście, jeśli zajdzie taka potrzeba.
Jeśli w szablonie o niższym priorytecie, który zostanie zastąpiony, występują zduplikowane komponenty, w dolnej części okna dialogowego wyświetlane są symbole ostrzegawcze.
W poniższym przykładzie, po dodaniu szablonu odniesienia 2, ale przed jego zastosowaniem, identyfikowane są powielone style.
Uwaga: Po wyczyszczeniu pola wyboru Załaduj i kliknięciu przycisku Zastosuj lub OK, nieużywane komponenty z szablonu odniesienia zostaną usunięte z rysunku, a rysunek nie będzie aktualizowany o dalsze zmiany wprowadzone do szablonu odniesienia. Komponenty, które zostały użyte, takie jak warstwy, pozostaną na rysunku.
W tym przykładzie można wyeliminować ten konflikt w następujący sposób:
Można kliknąć przycisk Zastosuj, aby użyć komponentów w szablonie odniesienia 2. Spowoduje to usunięcie zaznaczenia w szablonie odniesienia 1, tak aby duplikaty komponentów w tym szablonie zostały usunięte i nie były używane.
Kolejność szablonów można zmienić za pomocą przycisków Przesuń w górę i Przesuń w dół . W przypadku przesunięcia szablonu odniesienia 1 do pozycji szablonu o najwyższym priorytecie, użyte zostaną komponenty w szablonie odniesienia 1, jeśli wystąpią duplikaty. Duplikaty w szablonie o niższym priorytecie zostaną odznaczone i nie będą używane.
Można usunąć zaznaczenie pola wyboru w szablonie o wyższym priorytecie, aby użyć komponentu w szablonie o niższym priorytecie. Po usunięciu zaznaczenia pola wyboru dla zduplikowanego komponentu w szablonie o wyższym priorytecie, komponent w szablonie o niższym priorytecie pozostaje wybrany i zostanie użyty.
Kliknij przycisk Zastosuj, aby zastosować szablony.
Po kliknięciu przycisku Zastosuj lub OK style i ustawienia są stosowane, duplikaty są usuwane z szablonów o niższym priorytecie, a alerty są usuwane.
